| Tên thương hiệu: | VIIPLUS |
| Số mẫu: | ống lót 2000 không dầu |
| MOQ: | Có thể thương lượng |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | Ống xích graphite, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, bán buôn, Ống xích tạp chí kim l |

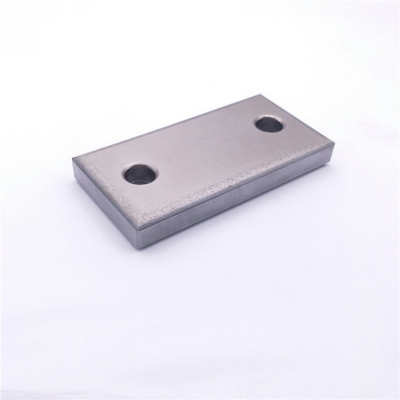

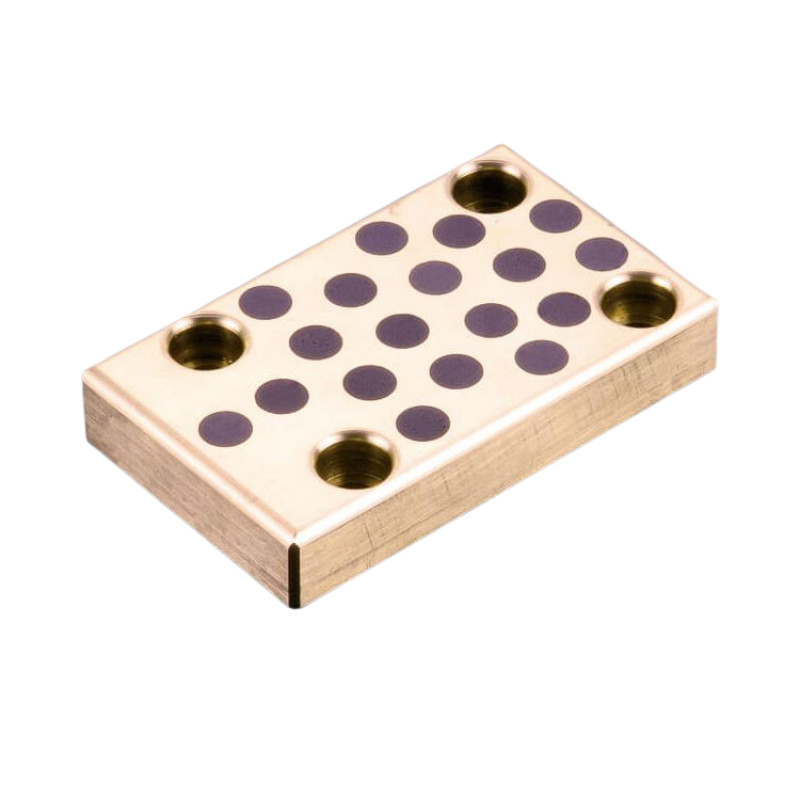

Bronze Bushing 2000 Solid Lubricant Wear Plates with a thickness of 10mm are high-performance components designed to provide exceptional wear resistance and lubrication in various industrial applications.
Những tấm mòn này được làm từ một vật liệu bôi trơn rắn được nhúng với các hạt bôi trơn.Giảm nhu cầu bôi trơn và bảo trì bên ngoàiCác vật liệu bôi trơn rắn cũng đảm bảo hoạt động trơn tru và đáng tin cậy, ngay cả dưới tải trọng và tốc độ cao.
Với độ dày 10mm, các tấm mòn này cung cấp cấu trúc mạnh mẽ và bền, có khả năng xử lý các điều kiện đòi hỏi và sử dụng kéo dài.Sản xuất chính xác của họ đảm bảo một phù hợp chặt chẽ và hiệu suất tối ưu trong một loạt các hệ thống cơ khí.
Các tấm mòn bôi trơn rắn Bronze Bushing 2000 phù hợp để sử dụng trong các ngành công nghiệp khác nhau, bao gồm sản xuất ô tô, máy móc và thiết bị nặng.Khả năng chịu được nhiệt độ cao, áp lực và môi trường ăn mòn làm cho chúng trở thành sự lựa chọn lý tưởng cho các môi trường công nghiệp khắc nghiệt.
Tóm lại,Bronze Bushing 2000 Solid Lubricant Wear Plates với độ dày 10mm là các thành phần đáng tin cậy và bền vững cung cấp khả năng chống mòn và bôi trơn đặc biệt cho các ứng dụng công nghiệp khác nhauVật liệu bôi trơn rắn và chế tạo chính xác của chúng đảm bảo hoạt động trơn tru và đáng tin cậy, ngay cả trong điều kiện khó khăn nhất.
Các vòng bi nhiều lớp ngưng tụ với chất bôi trơn rắn phân tán
Liên hệ với chúng tôi
Để thực hiện một câu hỏi về hoặc yêu cầu một danh mục của OILLES ống xích vòng bi, liên hệ ngay hôm nay!
(Graphite Embedded Low Carbon Steel)

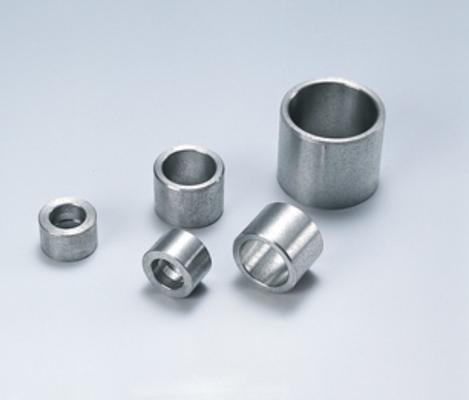

Oilles 2000 vỏ vỏ là một vỏ vỏ xích nhiều lớp xích được làm từ một vật liệu xích đặc biệt tạo thành bề mặt trượt và vật liệu thép tạo thành hỗ trợ.
Các lớp nhúng là hợp kim đồng-nickel đặc biệt có chứa một chất mỡ phân tán đồng đều, thành phần chính của nó là graphite.Các chất bôi trơn rắn sẽ được phát hành trên bề mặt tay áo bơm Xét nhiều lớp nén khi mặc xảy raĐiều này đảm bảo một hệ số ma sát thấp hơn trong quá trình vận hành.
Ngoài ra, các lớp sintered này được ngâm dầu. Các ứng dụng được bao gồm bao gồm các tấm mòn cho công cụ ô tô, robot công nghiệp,tấm mài cho máy đúc phun nhựa và liên kết Vòng xích đa lớp, máy móc xây dựng, vv
| Thành phần và tính chất | ||||||||||||||||
| dg | DIN | Vật liệu Không, không. mẫu giao hàng1) |
Định danh | Tiêu chuẩn ASTM | Trọng lượng theo tỷ lệ | Tính chất vật lý (tối thiểu) | ||||||||||
| Tiêu chuẩn | Đồng hợp kim Không, không. |
DIN | ASTM | Mật độ | 00,2% Động lực |
Khả năng kéo sức mạnh |
Động lực | Emodulus | Độ cứng | Ứng dụng | ||||||
| Biểu tượng | ρ | δy | δT | |||||||||||||
| Đơn vị | % | % | g/cm3 | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 cho phép tối đa. phần Ni 2.0 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Tiêu chuẩn vật liệu cho hầu hết các ứng dụng quốc tế tiêu chuẩn hóa |
||
| 2.1090.03 | CuSn7ZnPb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | chưa được chuẩn hóa | Cu 84 - 87 Sn 11 - 13 Pb 1-2 cho phép Ni 0,8 - 1.5 tối đa. phần Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1-15 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Vật liệu cho cao tải và/hoặc căng thẳng ăn mòn tấn công quốc tế chỉ một phần tiêu chuẩn hóa |
|||
| 2.1061.03 | CuSn12Pb | chưa được chuẩn hóa | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u min. 75 Al 8.5 - 11.0 Ni 4.0 - 6.5 Fe 3,5 - 5.5 cho phép tối đa. phần Mn 3.3 |
Cu min. 78 Al 10 - 11.5 Ni 3 - 5.5 Fe 3 - 5 Tối đa là 3.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Vật liệu cho Gánh nặng cực và/hoặc cao ăn mòn môi trường quốc tế tiêu chuẩn hóa |
||
| 2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1,5 - 4 Mn 2,5 - 5 Zn nghỉ cho phép tối đa. phần Tối đa là 3 |
Cu 60 - 66 Al 5 - 7.5 Fe 2 - 4 Mn 2,5 - 5 Zn 22 - 28 Tối đa là 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Vật liệu cho tải trọng cao nhất không có tấn công ăn mòn. quốc tế một phần tiêu chuẩn hóa một khu vực rộng lớn |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | chưa được chuẩn hóa | Cu 84 - 88 Sn 11 - 13 Pb 1 Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1-15 Ni 0.8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | Vật liệu có Kháng mòn tốt tance. ăn mòn và nước biển kháng quốc tế một phần tiêu chuẩn hóa |
|||
| 2.1052.03 | CuSn12 | chưa được chuẩn hóa | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | chưa được chuẩn hóa | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1) Mẫu đơn giao hàng: .01 = đúc cát. .02 = đúc trọng lực. .03 = đúc ly tâm. .04 = đúc liên tục | ||||||||||||||||
· Dầu bôi trơn rắn phân tán cho phép chuyển động theo bất kỳ hướng nào và cung cấp hiệu suất vượt trội cho các chuyển động nhỏ.
· Có thể phục vụ mà không cần bôi trơn.
· Có tính năng kháng tải vượt trội, đặc điểm tốc độ và chống mòn.
· Các sản phẩm vỏ vỏ Oilles 2000 tiêu chuẩn và tấm để gia công có sẵn với các kích thước khác nhau.
| Điều kiện bôi trơn | Khô | Dầu bôi trơn định kỳ |
|---|---|---|
| Phạm vi nhiệt độ hoạt động (°C) |
-40+120 | -40+120 |
| áp suất tiếp xúc tối đa: P (N/mm2) |
24.5 | 49 |
| Tốc độ tối đa cho phép: V (m/s) |
0.50 | 1.00 |
| Giá trị PV tối đa cho phép (N/mm2・m/s) |
1.63 | 2.45 |
Các giá trị trong ngoặc là áp suất tĩnh của tay nắp vòng bi nhiều lớp ngâm,là áp suất của các vòng bi nhiều lớp ngưng trộn trong các ứng dụng không di chuyển hoặc di chuyển rất thấp (~ 0.0017 m / s).
| Mật độ | ️ | g/cm3 | 6.3 |
|---|---|---|---|
| Độ cứng | JIS K 7202-2 | HRM | 60-95 |
| Tỷ lệ ngâm dầu | ️ | Vol% | 12 |
· Các giá trị được hiển thị ở trên là cho lớp nhựa.
Các giá trị được hiển thị ở trên là các giá trị điển hình, không phải các giá trị tiêu chuẩn.
Nếu vật liệu Bronze Bushing 2000 được mua và sử dụng sau khi hoàn thành, nó nên được ngâm dầu sau khi gia công và sau đó lắp ráp trong nhà.Khi vỏ vỏ bọc ủi Sintered Multi-Layer Bearings được lưu trữ trong thời gian dài hoặc rửaĐối với phương pháp này, xem mô tả về phương pháp bôi dầu được hiển thị trên trang 250.Nhúng tay bơm được chế biến trong dầu bôi trơn trong 24 giờ hoặc lâu hơn trước khi sử dụng, nếu ngâm dầu (bằng cách sưởi ấm) bị tắt.
|
Giấy chứng minh. |
- Bệnh quá liều. |
Chiều dài |
|
lớp 7 đến 8 |
lớp 6 đến 7 |
lớp 8 đến 9 |
| Giấy chứng minh. | - Bệnh quá liều. |
- 0.1 Chiều dài L -0.3 |
||||||||||
| φd | Sự khoan dung | φD | Sự khoan dung | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 | 30 |
| 12 |
+0.049 +0.038 |
18 |
+0.034 +0.023 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 | 121830 |
| 13 |
+0.053 +0.042 |
19 |
+0.041 +0.028 |
131910 | 131912 | 131915 | 131920 | 131925 | 131930 | |||
| 14 |
+0.053 +0.042 |
20 |
+0.041 +0.028 |
142010 | 142012 | 142015 | 142020 | 142025 | 142030 | |||
| 15 |
+0.053 +0.042 |
21 |
+0.041 +0.028 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | 152130 | ||
| 16 |
+0.053 +0.042 |
22 |
+0.041 +0.028 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | 162230 | |
| 18 |
+0.053 +0.042 |
24 |
+0.041 +0.028 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | 182430 | ||
| 20 |
+0.060 +0.047 |
28 |
+0.041 +0.028 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | 202830 | |
| 20 |
+0.060 +0.047 |
30 |
+0.041 +0.028 |
203015 | 203016 | 203020 | 203025 | 203030 | ||||
| 25 |
+0.065 +0.052 |
33 |
+0.050 +0.034 |
253312 | 253315 | 253316 | 253320 | 253325 | 253330 | |||
| 25 |
+0.065 +0.052 |
35 |
+0.050 +0.034 |
253515 | 253516 | 253520 | 253525 | 253530 | ||||
| 28 |
+0.065 +0.052 |
38 |
+0.050 +0.034 |
283820 | 283825 | 283830 | ||||||
| 30 |
+0.065 +0.052 |
38 |
+0.050 +0.034 |
303812 | 303815 | 303820 | 303825 | 303830 | ||||
| 30 |
+0.065 +0.052 |
40 |
+0.050 +0.034 |
304015 | 304020 | 304025 | 304030 | |||||
| 35 |
+0.076 +0.060 |
44 |
+0.050 +0.034 |
354420 | 354425 | 354430 | ||||||
| 35 |
+0.076 +0.060 |
45 |
+0.050 +0.034 |
354520 | 354525 | 354530 | ||||||
| 40 |
+0.076 +0.060 |
50 |
+0.050 +0.034 |
405015 | 405020 | 405025 | 405030 | |||||
| 45 |
+0.081 +0.065 |
55 |
+0.060 +0.041 |
455530 | ||||||||
| 45 |
+0.081 +0.065 |
60 |
+0.060 +0.041 |
456030 | ||||||||
| 50 |
+0.081 +0.065 |
60 |
+0.060 +0.041 |
506020 | 506030 | |||||||
| 50 |
+0.081 +0.065 |
62 |
+0.060 +0.041 |
506230 | ||||||||
| 50 |
+0.081 +0.065 |
65 |
+0.060 +0.041 |
506530 | ||||||||
| 55 |
+0.091 +0.072 |
70 |
+0.062 +0.043 |
557030 | ||||||||
| 60 |
+0.091 +0.072 |
74 |
+0.062 +0.043 |
607430 | ||||||||
| 60 |
+0.091 +0.072 |
75 |
+0.062 +0.043 |
607530 | ||||||||
| 65 |
+0.091 +0.072 |
80 |
+0.062 +0.043 |
|||||||||
| 70 |
+0.096 +0.077 |
85 |
+0.073 +0.051 |
708530 | ||||||||
| 70 |
+0.096 +0.077 |
90 |
+0.073 +0.051 |
|||||||||
| 75 |
+0.096 +0.077 |
90 |
+0.073 +0.051 |
|||||||||
| 75 |
+0.096 +0.077 |
95 |
+0.073 +0.051 |
|||||||||
| 80 |
+0.096 +0.077 |
96 |
+0.073 +0.051 |
|||||||||
| 80 |
+0.096 +0.077 |
100 |
+0.073 +0.051 |
|||||||||
| 90 |
+0.107 +0.085 |
110 |
+0.076 +0.054 |
|||||||||
| 100 |
+0.107 +0.085 |
120 |
+0.076 +0.054 |
|||||||||
| Giấy chứng minh. | - Bệnh quá liều. |
Chiều dài L Độ khoan dung 0 - 0.3 |
|||||||||||
| φd | Sự khoan dung | φD | Sự khoan dung | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | 120 |
| 12 |
+0.011 +0.003 |
18 |
0 - 0.008 |
121816 | 121825 | ||||||||
| 16 |
+0.011 +0.003 |
22 |
0 - 0.009 |
162216 | 162220 | 162230 | |||||||
| 20 |
+0.013 +0.004 |
28 |
0 - 0.009 |
202820 | 202830 | 202840 | |||||||
| 25 |
+0.013 +0.004 |
33 |
0 - 0.011 |
253325 | 253330 | 253340 | 253350 | ||||||
| 30 |
+0.013 +0.004 |
38 |
0 - 0.011 |
303830 | 303840 | 303850 | 303860 | ||||||
| 35 |
+0.016 +0.005 |
44 |
0 - 0.011 |
354440 | 354450 | 354460 | |||||||
| 40 |
+0.016 +0.005 |
50 |
0 - 0.011 |
405040 | 405050 | 405060 | |||||||
| 50 |
+0.016 +0.005 |
62 |
0 - 0.013 |
506250 | 506280 | ||||||||
| 60 |
+0.019 +0.006 |
74 |
0 - 0.013 |
607450 | 607460 | 607480 | |||||||
| 70 |
+0.019 +0.006 |
85 |
0 - 0.015 |
708550 | 7085100 | ||||||||
| 80 |
+0.019 +0.006 |
96 |
0 - 0.015 |
809650 | 809680 | 8096120 | |||||||
| 100 |
+0.022 +0.007 |
120 |
0 - 0.015 |
10012050 | 100120100 | 100120120 | |||||||
· Có sẵn các bụi trụ tiêu chuẩn, bụi vòm, vòi đẩy và rạch.
· Loại không chì cũng có sẵn
· Tất cả các thiết kế đặc biệt được sản xuất theo yêu cầu
Oilles 2000 sleeve bushing đã được sử dụng rộng rãi trong tải trọng cao với ma sát thấp hơn và khả năng chống mòn tốt yêu cầu các bộ phận cơ khí nơi mà dầu được đưa ra là khó khăn như tấm mài xe ô tô,Robot công nghiệp, đĩa mòn tiêm, ống tiêm tie-bar, máy xây dựng tự bôi trơn vòng bi tay ống vải vải vải vải vải vải vải vải vải vải vải vải vải vải vải vải vải vải vải vải vải vải vải vải vải vải vải vải
