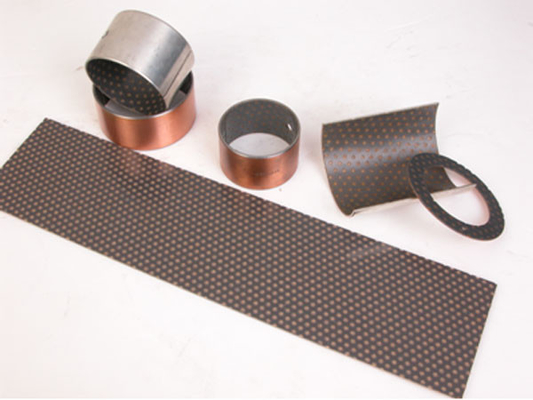

Vòng đệm chịu lực & ống lót hình trụ PAP P14 là vật liệu ổ trục trượt hiệu suất cao, không cần bảo trì và thân thiện với môi trường.Vật liệu này là vật liệu trượt tiêu chuẩn không chì được thiết kế đặc biệt cho các ứng dụng chạy khô, không cần bảo trì, đặc biệt là trong ngành công nghiệp thực phẩm.Tuy nhiên, nó cũng có thể được sử dụng trong các hệ thống bôi trơn bằng chất lỏng, mặc dù việc sử dụng dầu mỡ làm chất bôi trơn bị hạn chế và không được khuyến khích.

Quy trình sản xuất vật liệu P14 bao gồm quy trình trộn được điều chỉnh đặc biệt trong đó khối chất bôi trơn rắn được tạo ra.Trong quá trình thiêu kết song song, liên tục, bột đồng được thiêu kết trên mặt sau bằng thép dưới dạng lớp trượt.Điều này tạo ra một lớp trượt có độ dày từ 0,2 mm đến 0,35 mm và thể tích lỗ rỗng khoảng 30%.Sau đó, các khoang được lấp đầy bằng chất bôi trơn rắn bằng cách sử dụng các con lăn tẩm.Bước quy trình này được kiểm soát sao cho tạo ra một lớp chất bôi trơn rắn chạy vào có độ dày tối đa 0,03 mm phía trên lớp trượt.Trong các phương pháp xử lý nhiệt tiếp theo, các đặc tính đặc trưng của hệ thống vật liệu được điều chỉnh và dung sai độ dày cần thiết của vật liệu composite được tạo ra bằng cách sử dụng các cặp con lăn được điều khiển.

Lưu ý: Vật liệu P14 không thể sử dụng trong nước (Các lựa chọn thay thế: P180, P147, P10, P11).Các bộ phận trượt với nhiều kiểu dáng khác nhau được sản xuất từ ​​vật liệu P14 thông qua quá trình cắt, dập và tạo hình.Các thiết kế tiêu chuẩn bao gồm ống lót hình trụ, ống lót mặt bích, vòng đệm lực đẩy và dải.Ở bước cuối cùng, ổ trượt làm từ vật liệu P14 được xử lý chống ăn mòn ở mặt sau ổ trục, mặt đầu và mặt tiếp xúc.Phiên bản tiêu chuẩn là thiếc có độ dày lớp khoảng 0,002 mm.Thiếc được sử dụng làm chất bảo vệ chống ăn mòn tạm thời và hỗ trợ lắp ráp.

Đặc điểm của vật liệu P14 bao gồm không chứa chì, có xu hướng trượt dính rất thấp, độ mài mòn thấp, hệ số ma sát thấp, không có xu hướng kết dính với kim loại và xu hướng trương nở rất thấp.Các lĩnh vực ứng dụng ưu tiên bao gồm vận hành không cần bảo trì trong điều kiện chạy khô, nơi cần có các bộ phận không có chì, chuyển động quay hoặc dao động với tốc độ 1 m/s, chuyển động tuyến tính và phạm vi nhiệt độ từ -200°C đến 280 ° C.

Có thể vận hành thủy động lực mà không gặp vấn đề gì với tốc độ trượt lên tới 3 m/s.Tuy nhiên, có nguy cơ xói mòn dòng chảy hoặc tạo bọt khi vận hành liên tục với tốc độ trên 3 m/s.Dịch vụ ô tô cung cấp tính toán trạng thái vận hành thủy động lực như một dịch vụ.

Ngoài ra, máy giặt lực đẩy dòng PAP P14 (PAW42 P14) có sẵn với nhiều biến thể khác nhau để đặt hàng tại cửa hàng trực tuyến MISUMI, với dữ liệu CAD miễn phí, giao hàng nhanh và giá cả hợp lý.Các sản phẩm khác trong dòng PAP P14 bao gồm ống lót hình trụ, ống lót mặt bích, vòng đệm lực đẩy và dải.Ví dụ, ống lót hình trụ PAP6040-P14-KS có đường kính trong 60 mm, đường kính ngoài 65 mm và chiều dài 40 mm.Một ví dụ khác là ống lót hình trụ chung PAP2020-P14 có đường kính trong 20 mm, đường kính ngoài 23 mm và chiều dài 20 mm.Cửa hàng trực tuyến MISUMI cũng cung cấp ổ trượt làm bằng vật liệu composite PAP P14, với nhiều biến thể khác nhau để bạn lựa chọn và cấu hình.

Các loại có sẵn: Vòng đệm lực đẩy mặt bích (PAF) Ống lót hình trụ (PAP) (PAW)

Giá xuất xưởng tương đương PAP Buchsen tại Trung Quốc

Ổ trượt trơn ít bảo trì và không cần bảo trì

bụi cây
bụi cây
Sự miêu tả	Di	LÀM	B
PAP 0203 P14	2	3,5	3
PAP 0303 P14	3	4,5	3
PAP 0304 P14	3	4,5	4
PAP 0305 P14	3	4,5	5
PAP 0306 P14	3	4,5	6
PAP 0403 P14	4	5,5	3
PAP 0404 P14	4	5,5	4
PAP 0406 P14	4	5,5	6
PAP 0410 P14	4	5,5	10
PAP 0505 P14	5	7	5
PAP 0508 P14	5	7	số 8
PAP 0510 P14	5	7	10
PAP 0606 P14	6	số 8	6
PAP 0608 P14	6	số 8	số 8
PAP 0610 P14	6	số 8	10
PAP 0710 P14	7	9	10
PAP 0806 P14	số 8	10	6
PAP 0808 P14	số 8	10	số 8
PAP 0810 P14	số 8	10	10
PAP 0812 P14	số 8	10	12
PAP 100115 P14	100	105	115
PAP 10050 P14	100	105	50
PAP 10060 P14	100	105	60
PAP 1008 P14	10	12	số 8
PAP 1010 P14	10	12	10
PAP 1012 P14	10	12	12
PAP 1015 P14	10	12	15
PAP 1020 P14	10	12	20
PAP 11060 P14	110	115	60
PAP 12060 P14	120	125	60
PAP 1208 P14	12	14	số 8
PAP 1210 P14	12	14	10
PAP 1212 P14	12	14	12
PAP 1215 P14	12	14	15
PAP 1220 P14	12	14	20
PAP 1225 P14	12	14	25
PAP 125100 P14	125	130	100
PAP 130100 P14	130	135	100
PAP 1310 P14	13	15	10
PAP 140100 P14	140	145	100
PAP 14060 P14	140	145	60
PAP 1410 P14	14	16	10
PAP 1412 P14	14	16	12
PAP 1415 P14	14	16	15
PAP 1420 P14	14	16	20
PAP 1425 P14	14	16	25
PAP 150100 P14	150	155	100
PAP 15080 P14	150	155	80
PAP 1510 P14	15	17	10
PAP 1512 P14	15	17	12
PAP 1515 P14	15	17	15
PAP 1520 P14	15	17	20
PAP 1525 P14	15	17	25
PAP 16080 P14	160	165	80
PAP 1610 P14	16	18	10
PAP 1612 P14	16	18	12
PAP 1615 P14	16	18	15
PAP 1620 P14	16	18	20
PAP 1625 P14	16	18	25
PAP 180100 P14	180	185	100
PAP 1810 P14	18	20	10
PAP 1815 P14	18	20	15
PAP 1820 P14	18	20	20
PAP 1825 P14	18	20	25
PAP 200100 P14	200	205	100
PAP 2010 P14	20	23	10
PAP 2015 P14	20	23	15
PAP 2020 P14	20	23	20
PAP 2025 P14	20	23	25
PAP 2030 P14	20	23	30
PAP 2215 P14	22	25	15
PAP 2220 P14	22	25	20
PAP 2225 P14	22	25	25
PAP 2230 P14	22	25	30
PAP 2415 P14	24	27	15
PAP 2420 P14	24	27	20
PAP 2425 P14	24	27	25
PAP 2510 P14	25	28	10
PAP 2515 P14	25	28	15
PAP 2520 P14	25	28	20
PAP 2525 P14	25	28	25
PAP 2530 P14	25	28	30
PAP 2550 P14	25	28	50
PAP 2820 P14	28	32	20
PAP 2830 P14	28	32	30
PAP 300100 P14	300	305	100
PAP 3015 P14	30	34	15
PAP 3020 P14	30	34	20
PAP 3025 P14	30	34	25
PAP 3030 P14	30	34	30
PAP 3040 P14	30	34	40
PAP 3230 P14	32	36	30
PAP 3240 P14	32	36	40
PAP 3520 P14	35	39	20
PAP 3530 P14	35	39	30
PAP 3540 P14	35	39	40
PAP 3550 P14	35	39	50
PAP 4020 P14	40	44	20
PAP 4030 P14	40	44	30
PAP 4040 P14	40	44	40
PAP 4050 P14	40	44	50
PAP 4510 P14	45	50	10
PAP 4530 P14	45	50	30
PAP 4540 P14	45	50	40
PAP 4550 P14	45	50	50
PAP 5020 P14	50	55	20
PAP 5030 P14	50	55	30
PAP 5040 P14	50	55	40
PAP 5060 P14	50	55	60
PAP 5540 P14	55	60	40
PAP 5560 P14	55	60	60
PAP 6030 P14	60	65	30
PAP 6040 P14	60	65	40
PAP 6060 P14	60	65	60
PAP 6070 P14	60	65	70
PAP 6540 P14	65	70	40
PAP 6550 P14	65	70	50
PAP 6560 P14	65	70	60
PAP 6570 P14	65	70	70
PAP 7040 P14	70	75	40
PAP 7050 P14	70	75	50
PAP 7070 P14	70	75	70
PAP 7550 P14	75	80	50
PAP 7560 P14	75	80	60
PAP 8040 P14	80	85	40
PAP 8060 P14	80	85	60
PAP 8080 P14	80	85	80
PAP 8560 P14	85	90	60
PAP 90100 P14	90	95	100
PAP 9060 P14	90	95	60
hướng lên
Ống lót mặt bích
Ống lót mặt bích PAF..
Sự miêu tả	Di	LÀM	B
PAF 06040 P14	6	số 8	4
PAF 06070 P14	6	số 8	7
PAF 06080 P14	6	số 8	số 8
PAF 08055 P14	số 8	10	5,5
PAF 08075 P14	số 8	10	7,5
PAF 08095 P14	số 8	10	9,5
PAF 10070 P14	10	12	7
PAF 10090 P14	10	12	9
PAF 10120 P14	10	12	12
PAF 10170 P14	10	12	17
PAF 12070 P14	12	14	7
PAF 12090 P14	12	14	9
PAF 12120 P14	12	14	12
PAF 12170 P14	12	14	17
PAF 14120 P14	14	16	12
PAF 14170 P14	14	16	17
PAF 15090 P14	15	17	9
PAF 15120 P14	15	17	12
PAF 15170 P14	15	17	17
PAF 16120 P14	16	18	12
PAF 16170 P14	16	18	17
PAF 18120 P14	18	20	12
PAF 18170 P14	18	20	17
PAF 18220 P14	18	20	22
PAF 20115 P14	20	23	11,5
PAF 20165 P14	20	23	16,5
PAF 20215 P14	20	23	21,5
PAF 25115 P14	25	28	11,5
PAF 25165 P14	25	28	16,5
PAF 25215 P14	25	28	21,5
PAF 30160 P14	30	34	16
PAF 30260 P14	30	34	26
PAF 35160 P14	35	39	16
PAF 35260 P14	35	39	26
PAF 40260 P14	40	44	26
hướng lên
Dải
Dải
Sự miêu tả	L	B	S3
PAS 20250 P14	500	250	2,0
PAS 10250 P14	500	250	1,0
PAS 05180 P14	500	180	0,5
PAS 07250 P14	500	250	0,75
PAS 15250 P14	500	250	1,5
PAS 30250 P14	500	250	3,06
PAS 25250 P14	500	250	2,5
hướng lên
Máy giặt đẩy
Vòng đệm lực đẩy PAW
Sự miêu tả	Di	LÀM	S3
CHÂN 18 P14	18	32	1,5
CHÂN 20 P14	20	36	1,5
CHÂN 52 P14	52	78	2,0
CHÂN 14 P14	14	26	1,5
CHÂN 26 P14	26	44	1,5
CHÂN 10 P14	10	20	1,5
CHÂN 32 P14	32	54	1,5
CHÂN 22 P14	22	38	1,5
CHÂN 48 P14	48	74	2,0
CHÂN 38 P14	38	62	1,5
CHÂN 42 P14	42	66	1,5
CHÂN 16 P14	16	30	1,5
CHÂN 12 P14	12	24	1,5
CHÂN 28 P14	28	48	1,5
CHÂN 62 P14	62	90	2,0

Không thể tìm được giải pháp mong muốn cho các ứng dụng ổ trượt với các sản phẩm được làm bằng vật liệu không cần bảo trì cho mọi nhiệm vụ và ứng dụng.Đối với các nhiệm vụ và ứng dụng như vậy, có sẵn các vật liệu ít cần bảo trì.Trong trường hợp này, bề mặt trượt chịu tải mài mòn được hình thành từ ma trận PVDF (Polyvinylidene Fluoride).

P1 Gleitlager Permaglide PAP Buchsen Tương đương

thích hợp cho chạy khô

Gleitlager Permaglide PAP Buchsen Equivalent là vật liệu trượt chắc chắn, có chì với hiệu suất ma sát tối đa.Nó được thiết kế cho các ứng dụng chạy khô, không cần bảo trì nhưng cũng có thể được sử dụng trong các hệ thống bôi trơn bằng chất lỏng.

Các tính năng độc đáo:

• Sử dụng phổ biến
• Giá trị ma sát thấp, khả năng chống mài mòn cao
• Hiệu suất cực kỳ tốt khi chạy khô nhờ khả năng tự bôi trơn

Sản xuất vật chất

Khối chất bôi trơn rắn được sản xuất bằng quy trình trộn thích ứng đặc biệt.Trong quá trình thiêu kết song song, liên tục, bột đồng được thiêu kết trên mặt sau bằng thép hoặc đồng như một lớp trượt.Điều này tạo ra một lớp trượt có độ dày từ 0,2 mm đến 0,35 mm và thể tích lỗ rỗng khoảng.30 %.Tiếp theo, các khoang được lấp đầy bằng chất bôi trơn rắn bằng các con lăn tẩm.

Bước quy trình này được kiểm soát sao cho lớp chất bôi trơn rắn chạy vào đạt đến mức tối đa.Độ dày 0,03 mm được sản xuất phía trên lớp trượt.Trong các phương pháp xử lý nhiệt tiếp theo, các đặc tính đặc trưng của hệ thống vật liệu được điều chỉnh và dung sai độ dày cần thiết của vật liệu composite được tạo ra bằng cách sử dụng các cặp con lăn được điều khiển.

Các lĩnh vực ứng dụng ưu tiên

P2 Gleitlager Permaglide PAP Buchsen Tương đương

cần bôi trơn

Các tính năng độc đáo:

• Có thể bôi trơn suốt đời
• Độ mài mòn thấp
• Độ nhạy thấp đối với tải cạnh
• Đặc tính giảm xóc tốt
• Không nhạy cảm với tác động
• Kháng hóa chất tốt

Để giảm hệ số ma sát và cải thiện độ dẫn nhiệt, các chất phụ gia đặc biệt được trộn vào nền.Ngoài ra, bề mặt của lớp trượt có thể được trang bị tùy chọn lỗ khoan bôi trơn để chứa dầu mỡ.

Đối với Permaglide®, vòng bi có yêu cầu hiệu suất cực cao, đã xây dựng và áp dụng ma trận nhựa PEEK (Poly Ketone) được kết hợp với các chất độn có kích thước nano đặc biệt để cải thiện các đặc tính ma sát của nó.

Tương tự như vòng bi động cơ, nhu cầu kỹ thuật ngày càng tăng và khoảng cách lắp đặt được giảm thiểu sẽ quyết định nỗ lực phát triển vòng bi Permaglide®.Theo yêu cầu của khách hàng, không chỉ hình học và hình dạng được phát triển có chọn lọc mà còn được tối ưu hóa thành hệ thống bề mặt trượt trong đó động lượng được điều chỉnh theo mục đích của các cặp trượt được tính đến.Hơn nữa, khách hàng không cần phải điều chỉnh thiết kế của tổ hợp của mình cho phù hợp với bộ phận trượt;ổ trục Permaglide® điều chỉnh tối ưu theo thiết kế lắp ráp.
