| Tên thương hiệu: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| Số mẫu: | ống lót chắc chắn, bằng đồng có phích cắm bôi trơn được nhúng Không cần bảo trì |
| MOQ: | Thỏa thuận |
| giá bán: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| Điều khoản thanh toán: | TT trước |
| Khả năng cung cấp: | Đồ lót bằng đồng trực tuyến • Nhà sản xuất vòng bi trượt • Nhà cung cấp ống lót tự bôi trơn |
Khi nói đến vỏ và vòng bi cho các ứng dụng hạng nặng, vỏ vỏ gốm graphite bằng đồng có kích thước lớn với kích thước sườn là một lựa chọn phổ biến.Những vỏ này được thiết kế để cung cấp sức mạnh vượt trội, độ bền và chống mòn, làm cho chúng lý tưởng cho các ứng dụng đòi hỏi khả năng tải cao và hiệu suất lâu dài.
Vật liệu đồng được sử dụng trong các vỏ này có tính chất cơ học tuyệt vời, bao gồm độ bền và độ cứng cao. Điều này đảm bảo vỏ có thể chịu được tải trọng và va chạm nặng,Giảm nguy cơ hư hỏng hoặc hỏngNgoài ra, phích graphite cung cấp bôi trơn tuyệt vời, giảm ma sát và mòn giữa các thành phần quay và bản thân vỏ.
Kích thước vòm của các vòm này được thiết kế để phù hợp với các thiết bị và máy móc cụ thể.đảm bảo rằng vỏ vỏ vẫn an toàn trong khi hoạt động. Vòng kẹp cũng giúp phân phối tải cân bằng trên vỏ, tăng cường độ bền và hiệu suất của nó.
Các vòm chốt bằng graphite đồng có kích thước siêu lớn với kích thước sườn thường được sử dụng trong nhiều ứng dụng khác nhau, bao gồm khai thác mỏ, xây dựng và máy móc hạng nặng.Chúng đặc biệt phù hợp cho các ứng dụng có tải trọng cao, tốc độ và nhiệt độ hiện diện, vì chúng có thể duy trì hiệu suất của chúng trong những điều kiện như vậy.
Tóm lại, các vỏ bọc bằng đồ họa đồng có kích thước siêu lớn với kích thước vòm cung cấp sức mạnh, độ bền và khả năng chống mòn vượt trội cho các ứng dụng hạng nặng.Kỹ thuật chính xác của chúng và thiết kế kẹp đảm bảo hiệu suất đáng tin cậy và tuổi thọ lâu dài.
Có ba loại khác nhau của vỏ đồng vạch, bao gồm vỏ phẳng, dầu hoặc mỡ rãnh vỏ vạch, và graphite cắm vỏ.Vàng Atlasđể sử dụng trong nhiều ứng dụng công nghiệp, nhưng hôm nay chúng ta sẽ xem xét kỹ bronzegleitlager.com.

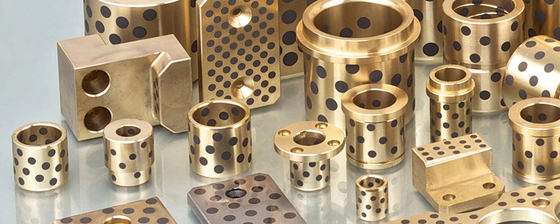

Solid Lubricant Embedded Bush,Nhà sản xuất vỏ và vòng bi hợp kim đồng đúc liên tục được cắm bằng graphite,Các hình thức có sẵnSets thẳng, flange, gaskets và Sketchpad,VIIPLUS SLIDING BEARINGS cũng có thể được xử lý theo yêu cầu của khách hàng, độ khoan VIIPLUS SLEEVE BUSHING bảng tham chiếu kích thước tiêu chuẩn.
Ống vỏ chạy khô nhiệt độ cao được nhúng
Graphite là một dạng bôi trơn khô làm giảm ma sát giữa hai bề mặt kim loại.Graphiting được thực hiện bằng cách rãnh mặt ID của vòng bi và sau đó nhấn graphite vào khoang dưới áp suất cực kỳ caoGraphite thường được sử dụng trong bôi trơn vòng bi cho những nơi khó tiếp cận không thể bôi trơn bằng tay.
Graphite cung cấp một lớp bôi trơn khô hoạt động trong môi trường nhiệt độ cao.
Các vòng bi đồng có lỗ và được nhúng graphite để bôi trơn liên tục.
Lưu ý: Khả năng tải động là tải trọng tối đa mà một vòng bi có thể chịu được với một tốc độ trục nhất định.
Mô hình 3D CAD có sẵnĐối với bản vẽ kỹ thuật và mô hình 3D, hãy nhấp vào số phần.
VIIPLUSlà nhà sản xuất nội địa hàng đầu của ống hợp kim đồng đúc liên tục và vòng bi với graphite và các sản phẩm rèn.VIIPLUS CHINA sản xuất các sản phẩm đúc chất lượng và vỏ vỏ vỏ kim loạiMáy giặt và đĩa.
Bronze Graphite Plugged Bushings kích thước vòm vòm vòm vòm và vòng bi vòm vòm, vòm vòm, đẩy
Các dạng vòng bi có sẵn ở kích thước tiêu chuẩn,VIIPLUS MADE IN CHINA công ty vỏ đồng đã cam kết nghiên cứu và phát triển các sản phẩm mới và cải thiện hiệu suất vật liệuCác cải tiến JDB series rắn nhúng tự bôi trơn vỏ có các đặc điểm của sức mạnh cao, chống mòn và bảo trì miễn phí,và đã được phù hợp thành công với nhiều nhà sản xuất máy đúc phun và đúc chết nổi tiếng thế giới.
Graphite plugged bushings là một loại đặc biệt của bushing được sử dụng trong các ứng dụng cần bôi trơn liên tục,nhưng không cung cấp truy cập dễ dàng cho dầu bôi trơn để được thêm theo tay trên cơ sở thường xuyênLoại vỏ này được làm bằng graphite được ngâm vào các lỗ nhỏ trên bề mặt vỏ. Khi sử dụng, các vỏ này giải phóng graphite,tạo ra một bộ phim dầu bôi trơn để giữ cho máy móc hoạt động trơn tru.
Vòng bi chốt graphite có lợi bất cứ khi nào một ứng dụng cần bôi trơn liên tục, nhưng cũng cần hoạt động trong thời gian dài mà không cần bảo trì.vì vậy thêm dầu và mỡ không cần thiết.
Bởi vì các vòng bi chốt graphite tự bôi trơn,Tiết kiệm tiền cho bảo trì và thay thế cả về chi phí vật liệu và lao độngNgoài ra, ít thời gian ngừng hoạt động hơn là cần thiết để thêm dầu bôi trơn hoặc thực hiện các nhiệm vụ bảo trì hàng ngày khác.Graphite plugged bushings có khả năng chống mòn tốt hơn các loại vòng bi khácĐiều này là bởi vì khi sử dụng vỏ bọc bằng graphite, có rất ít ma sát nhờ bộ phim bôi trơn mà chúng tạo ra.Sự ma sát là nguyên nhân làm mòn các bộ phận và khiến chúng cần thay thế, vì vậy hạn chế điều này là chìa khóa cho độ bền.
Không chỉ có thể chịu được sự mòn và sử dụng nặng, chúng cũng chống ăn mòn khi ở môi trường ẩm ướt, ẩm ướt hoặc biển.Trong các ngành công nghiệp mà vòng bi sẽ tiếp xúc với các hóa chất gây cháy, vỏ graphite được chèn từ Atlas Bronze là một sự lựa chọn lý tưởng cho khả năng chống hóa học của chúng.
Một lợi ích khác của việc chọn loại vỏ này là chúng có thể được sử dụng an toàn trong nhiệt độ cực nóng và cực lạnh, trong nhà và ngoài trời, và vẫn hoạt động tốt.

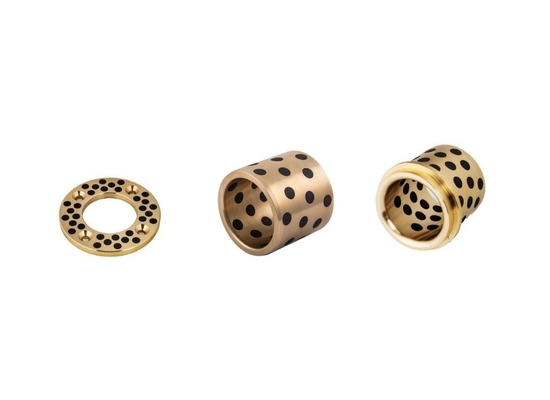

· Cây bụi hình trụ
· Cây bụi sườn
· Bảng trượt
|
Công nghệ JDB |
|
Loại
|
JDB-1
|
JDB-2
|
JDB-3
|
JDB-4
|
JDB-5
|
|
Vật liệu cơ bản
|
CuZn24Al6
|
CuSn6Zn6Pb3
|
CuSn6Zn6Pb3
|
HT-250
|
CuCr15
|
|
Độ cứng cơ sở
|
Hb230
(Hb270) |
HB 90
|
HB 80
|
HB 210
|
HB 60
|
|
hệ số ma sát ((u))
|
<0.16
|
< 0,15s
|
<0.14
|
<0.17
|
<0.17
|
|
Giới hạn nhiệt độ
|
300°C |
350°C
|
300°C
|
400°C
|
350°C
|
|
Giới hạn tải động
|
100 N/mm2
|
60 N/mm2
|
70 N/mm2
|
60 N/mm2
|
250 N/mm2
|
|
Lượng tải tối đa dưới 1m/min |
25 N/mm2
|
15 N/mm2
|
20 N/mm2
|
15 N/mm2
|
70 N/mm2
|
|
Giới hạn tốc độ
|
(Khô) 0,40 m/s
(Dầu) 5 m/s |
2 m/s
|
2 m/s
|
0.5 m/s
|
0.1 m/s
|
|
PV Limt
|
3.8 N/mm2·m/s
|
0.5 N/mm2·m/s
|
0.6 N/mm2·m/s
|
0.8 N/mm2·m/s
|
2.5 N/mm2·m/s
|
|
Hiệu suất mặc JDB |
|
Trọng lượng áp dụng
|
62N/mm2
|
24.5N/mm2
|
14.7N/mm2
|
||||
|
Điểm
|
Độ đeo
|
Thời gian
|
Độ đeo
|
Thời gian
|
Độ đeo
|
Thời gian
|
|
|
Loại
|
Lôi trơn
|
(mm)
|
(hrs)
|
(mm)
|
(hrs)
|
(mm)
|
(hrs)
|
|
CuSn6Zn6Sn3
|
Dầu
|
0.098
|
10
|
0.125
|
100
|
0.10
|
100
|
|
JDB-1
|
ma sát khô
|
0.075
|
100
|
0.015
|
100
|
0.012
|
100
|
|
JDB-2
|
ma sát khô
|
0.025
|
30
|
0.065
|
100
|
0.025
|
100
|
|
JDB-3
|
ma sát khô
|
0.03
|
30
|
0.12
|
100
|
0.015
|
100
|
|
JDB-4
|
ma sát khô
|
0.03
|
10
|
0.25
|
20
|
0.011
|
100
|
|
JDB-5
|
ma sát khô
|
0.022
|
100
|
.0.13
|
100
|
0.01
|
100
|
Plug Graphite đồng gleitlager

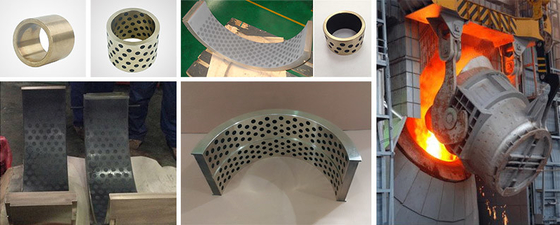

Công ty hợp tác với người dùng trong đổi mới công nghệ, thiết kế phù hợp với nhiệt độ cao, tình huống tải trọng cao của vòng bi tự bôi trơn,đáng kể kéo dài vòng bi trong cuộc sống của vị trí lug chén, giảm tần suất bảo trì của người dùng.
VSB-50 FlangeMàn đệm tự bôi trơn bằng kim loại bằng đồng Đồng đúc Màn đệm bằng đồng / Màn đệm bằng đồng
1. Có thể hoạt động mà không cần dầu trong thời gian dài
2. Khả năng tải trọng cực kỳ cao, chống mài mòn tốt và ma sát thấp
3Đặc biệt phù hợp với tốc độ thấp và tải trọng cao
4Ứng dụng cho chuyển động xoay, dao động hoặc chuyển động gián đoạn nơi mà phim dầu khó hình thành
5Chất liệu hóa học tốt và đặc tính chống ăn mòn
6. Có thể được sử dụng trong phạm vi nhiệt độ từ -40°C-+300°C
VSB-50 Flange được làm bằng kim loại dựa trên đồng đúc mạnh với các chất bôi trơn rắn đặc biệt được nhúng.Các vòng bi cho thấyHiệu suất tuyệt vời mà không cần bôi trơn trước trong điều kiện nhiệt độ cực cao / thấp với tốc độ thấp.Tài liệu này cung cấp mộtkhông cần bảo trìdung dịch vòng bi, đặc biệt chotải trọng cao, chuyển động dao động liên tục.
|
Thể loại |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
Vật liệu |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
Mật độ |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
Độ cứng |
≥ 210 |
≥ 70 |
≥ 150 |
≥ 75 |
≥235 |
|
Sức kéo |
≥ 750 |
≥ 250 |
≥ 500 |
≥ 270 |
≥ 800 |
|
Sức mạnh năng suất |
≥ 450 |
≥ 90 |
≥ 260 |
≥ 150 |
≥ 450 |
|
Chiều dài |
≥12 |
≥13 |
≥ 10 |
≥ 5 |
≥ 8 |
|
Tỷ lệ mở rộng tuyến tính |
1.9×10-5/°C |
1.8 × 10-5/°C |
1.6×10-5/°C |
1.8 × 10-5/°C |
1.9×10-5/°C |
|
Max.Temp. |
-40~+300°C |
-40~+400°C |
-40~+400°C |
-40~+400°C |
-40~+300°C |
|
Max.dynamic load |
100 |
60 |
50 |
70 |
120 |
|
Tốc độ tối đa (khô) |
15 |
10 |
20 |
10 |
15 |
|
N/mm2*m/s ((Luyến) |
200 |
60 |
60 |
80 |
200 |
|
Sự biến dạng nén |
< 0,01 mm |
< 0,05mm |
< 0,04mm |
< 0,05mm |
< 0,005mm |
|
Sản phẩm NO. |
Thành phần hóa học |
||||||||
|
VSB-50 |
Cu |
Zn |
Al |
Fe |
Thêm |
Vâng |
Ni |
Sn |
Pb |
|
60~66 |
22~28 |
5.0~8.0 |
2.0~4.0 |
2.5~5.0 |
<0.1 |
<0.5 |
<0.2 |
<0.2 |
|
Các hình dạng vòng bi được sản xuất theo yêu cầu: hình dạng tiêu chuẩn với kích thước đặc biệt, máy trục trục, máy trục trục trục, nửa vòng bi, hình dạng đặc biệt được thu được bằng cách đánh dấu hoặc vẽ sâu,thiết kế vòng bi tùy chỉnh
