| Tên thương hiệu: | BRAND CHINA REPLACMENT 500 GUIDE BUSHINGS |
| Số mẫu: | Nút cắm bằng than chì bằng đồng đã đáp ứng dung sai |
| MOQ: | 300 mảnh / miếng (thứ tự tối thiểu) |
| giá bán: | $0.10 - $3.00 / Pieces |
| Điều khoản thanh toán: | TT IN ADVANCE, L / C, Western Union |
| Khả năng cung cấp: | Vòng bi CNC trực tuyến • Nhà sản xuất ống lót tùy chỉnh • Nhà cung cấp vòng bi trượt |

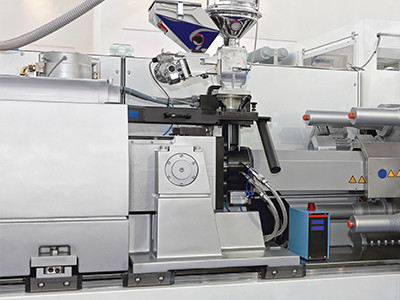

Một tấm không dầu được thiết kế cho tấm di động và bàn phun của máy đúc phun là một thành phần quan trọng đảm bảo hoạt động trơn tru và hiệu quả.Loại tấm mang loại này loại bỏ nhu cầu về các phương pháp bôi trơn truyền thống, chẳng hạn như dầu hoặc mỡ, do đó giảm yêu cầu bảo trì và nguy cơ nhiễm trùng trong quá trình đúc.
Bảng không dầu thường được làm từ chất lượng cao, vật liệu chống mòn có thể chịu được các chu kỳ căng thẳng và áp suất lặp đi lặp lại của quá trình đúc phun.Thiết kế của nó thường bao gồm các phương pháp điều trị bề mặt hoặc lớp phủ chuyên biệt để tăng cường độ bền và giảm ma sát.
Bằng cách sử dụng tấm không dầu, các nhà sản xuất có thể đạt được một số lợi ích. Thứ nhất, nó làm giảm nguy cơ nhiễm dầu hoặc mỡ trong khoang khuôn, có thể dẫn đến khiếm khuyết trong sản phẩm cuối cùng.Thứ hai, nó loại bỏ nhu cầu thay dầu và bảo trì thường xuyên, giảm thời gian ngừng hoạt động và chi phí lao động. Thứ ba, tấm không dầu có thể cung cấp hiệu suất nhất quán và đáng tin cậy hơn theo thời gian,đảm bảo độ chính xác và khả năng lặp lại của quá trình đúc phun.
Tóm lại, một tấm không dầu cho tấm di động và bàn phun của máy đúc phun là một bổ sung có giá trị có thể cải thiện hiệu quả, độ tin cậy,và chất lượng của quá trình đúc.
| Thành phần và tính chất | ||||||||||||||||
| dg | DIN | Vật liệu Không, không. mẫu giao hàng1) |
Định danh | Tiêu chuẩn ASTM | Trọng lượng theo tỷ lệ | Tính chất vật lý (tối thiểu) | ||||||||||
| Tiêu chuẩn | Đồng hợp kim Không, không. |
DIN | ASTM | Mật độ | 00,2% Động lực |
Khả năng kéo sức mạnh |
Động lực | Emodulus | Độ cứng | Ứng dụng | ||||||
| Biểu tượng | ρ | δy | δT | |||||||||||||
| Đơn vị | % | % | g/cm3 | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 cho phép tối đa. phần Ni 2.0 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Tiêu chuẩn vật liệu cho hầu hết các ứng dụng quốc tế tiêu chuẩn hóa |
||
| 2.1090.03 | CuSn7ZnPb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | chưa được chuẩn hóa | Cu 84 - 87 Sn 11 - 13 Pb 1-2 cho phép Ni 0,8 - 1.5 tối đa. phần Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1-15 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Vật liệu cho cao tải và/hoặc căng thẳng ăn mòn tấn công quốc tế chỉ một phần tiêu chuẩn hóa |
|||
| 2.1061.03 | CuSn12Pb | chưa được chuẩn hóa | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u min. 75 Al 8.5 - 11.0 Ni 4.0 - 6.5 Fe 3,5 - 5.5 cho phép tối đa. phần Mn 3.3 |
Cu min. 78 Al 10 - 11.5 Ni 3 - 5.5 Fe 3 - 5 Tối đa là 3.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Vật liệu cho tải trọng cực cao và/hoặc cao ăn mòn môi trường quốc tế tiêu chuẩn hóa |
||
| 2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1,5 - 4 Mn 2,5 - 5 Zn nghỉ cho phép tối đa. phần Tối đa là 3 |
Cu 60 - 66 Al 5 - 7.5 Fe 2 - 4 Mn 2,5 - 5 Zn 22 - 28 Tối đa là 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Vật liệu cho tải trọng cao nhất không có tấn công ăn mòn. quốc tế một phần tiêu chuẩn hóa một khu vực rộng lớn |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | chưa được chuẩn hóa | Cu 84 - 88 Sn 11 - 13 Pb 1 Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1-15 Ni 0.8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | Vật liệu có Kháng mòn tốt tance. ăn mòn và nước biển kháng quốc tế một phần tiêu chuẩn hóa |
|||
| 2.1052.03 | CuSn12 | chưa được chuẩn hóa | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | chưa được chuẩn hóa | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1) Mẫu đơn giao hàng: .01 = đúc cát. .02 = đúc lực hấp dẫn. .03 = đúc ly tâm. .04 = đúc liên tục | ||||||||||||||||
Vỏ cứng, đồng vớiMáy bơm dầu bôi trơn nhúng, DIN 1850/ISO 4379, Không bảo trì |
|||
Các chi tiết kỹ thuật |
|||
| Khả năng tải đặc tính tĩnh | 150 [N/mm2] | Nỗi căng nhiệt độ | - 100 °C đến + 300 °C |
| Khả năng tải riêng động | 100 [N/mm2] | ||
| Tốc độ trượt | ≤ 0,3 đến 1,0 [m/s] | Giá trị PV tối đa | 1.5 [N/mm2 x m/s] |
| Giá trị ma sát | 00,03 [μ] đến 0,2 [μ] bôi trơn/khô | Độ cứng | 190-220 HB |
Vật liệu |
|||
| Vật liệu hỗ trợ | CuZn25Al5 | Các hợp kim đồng bằng đồng khác thường sử dụng | CuAl10Ni, CuSn12Pb, CuSn7ZnPb |
| Lớp trượt | Bề mặt chất bôi trơn rắn: App. 25-30% | ||
Các chi tiết về sự khoan dung |
|||
| Nhà ở Ø | H7 | Khả năng dung nạp trục | f7 hoặc h6 |
| Bụi bên trong-Ø sau khi lắp đặt | Vui lòng tham khảo kỹ sư bán hàng của chúng tôi, tiêu chuẩn cung cấp dung nạp: r6 hoặc E7 | ||
Vật liệu trục |
|||
| Độ cứng trục phải ít nhất là 70-100HB cứng hơn hợp kim đồng. | |||
| Độ thô bề mặt ≤ Ra 0.8 | |||
Tài sản |
|||
| Nó đáp ứng các yêu cầu hoạt động cao nhất và phù hợp với tải trọng cú sốc. Tùy thuộc vào hợp kim, nó chống ăn mòn và cũng chống mòn cao với tuổi thọ dài. | |||
Phạm vi áp dụng |
|||
| Cranes, máy đào, máy xây dựng, ngoài khơi & hải dụng, nhà máy thép, thủy điện & thủy cơ khí | |||
Bảo trì |
|||
| Nó là một vật liệu mang không cần bảo trì, nhưng một bôi trơn ban đầu là bắt buộc cho quá trình chạy. | |||
Lời khuyên về gắn máy |
|||
| Nhà ở | Chamfer tối thiểu 1,5 mm x 15-45 °, để dễ dàng sắp xếp vỏ | ||
| Chân | Chamfer 5 mm x 15 °, để dễ dàng chèn trục | ||
| Đối với đường kính nhỏ hơn, OD nên được bôi trơn trước khi nhấn vào. | |||
| Đối với đường kính lớn hơn, nên sử dụng băng khô để đóng băng. | |||

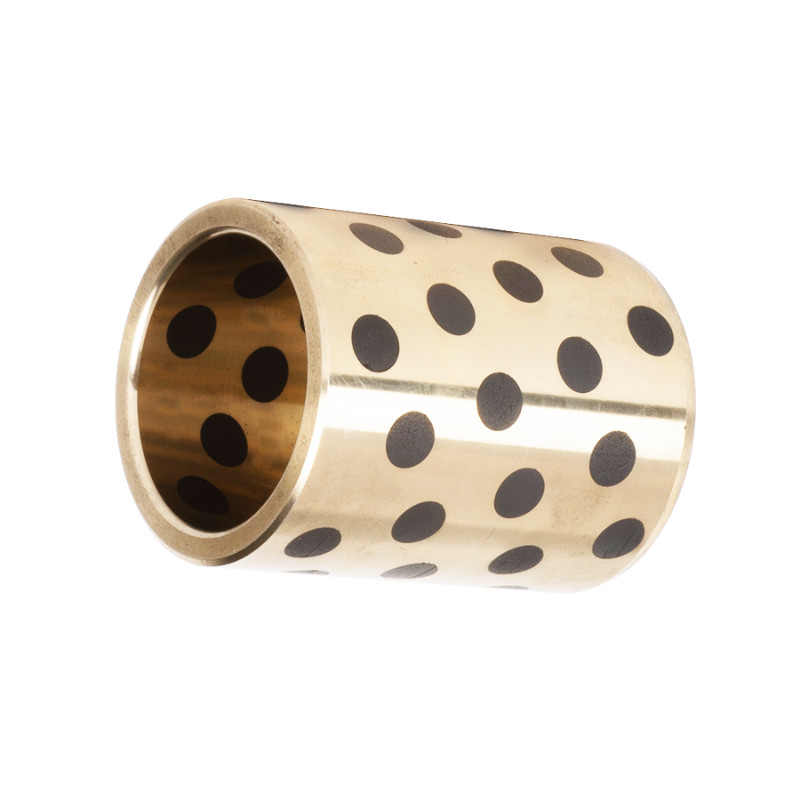

Nó là với một cách xây dựng đặc biệt củaSức mạnh caoĐồng C86300/C86200 HoặcĐồng hợp kim đồngVớiĐánh ván tốtVà Dynamic,Chống ăn mònTính chất. bề mặt của nó được nhúng với tự bôi trơn graphite được sắp xếp ở một góc và mật độ nhất định. Nó thường được sử dụng trong máy đúc phun, máy đào, máy bốc nặng, máy bốc hơi, máy bốc hơi, máy bốc hơi, máy bốc hơi, máy bốc hơi, máy bốc hơi.Máy kéo, Máy đào, Máy đánh dấu tự động, khuôn nhựa, khuôn tiền tạo vv
Bush - Nhà xuất khẩu Bush, Nhà sản xuất, Dịch vụ
1, không có dầu bôi trơn hoặc ít dầu bôi trơn, không thể được sử dụng để tiếp nhiên liệu hoặc khó tiếp nhiên liệu nơi, có thể được sử dụng trongbảo trìhoặcít bảo trì hơn.
2,chống mòn, hệ số ma sát, tuổi thọ dài.
3, có đủ lượngnhựa đàn hồi, có thể phân phối căng thẳng trong một bề mặt tiếp xúc rộng, cải thiện khả năng mang vòng bi.
4, hệ số ma sát tĩnh và động tương tự như crawling tạitốc độ thấpđể loại bỏ, để đảm bảo độ chính xác của công việc cơ khí.
5, có thểGiảm rung động cơ học, giảm tiếng ồn, ngăn ngừa ô nhiễm, cải thiện điều kiện làm việc.
6, trong quá trình hoạt động có thể hình thành một bộ phim chuyển, đóng một vai trò trong việc bảo vệ trục nghiền, không có hiện tượng trục cắn.
7, cho các yêu cầu độ cứng trục mài là thấp, không quen và trục được làm nóng có thể được sử dụng, do đógiảm quá trình chế biến các bộ phận có liên quan khó khăn.
Chiếc vỏ dẫn không có dầu có thể được sử dụng trong tất cả các loại cầu, máy ép, máy phun khuôn và các máy công nghiệp khác.
VSB-10 Lớp vỏ tổng hợp nhiều lớp tự bôi trơn
1./ SợiĐộ dày hỗn hợp 0,01 ~ 0,03mm. Đây là bề mặt tiếp xúc cho trục quay.bao phủ trục.
2. Bột đồng ngưng tụ dày 0,20 * 0,35mm, Một thành phần đặc biệt của bột đồng được hợp nhất nhiệt với nền thép.Lớp tiếp xúc này hoạt động như một neo cho lớp và dẫn các xây dựng nhiệt ra khỏi bề mặt mang.
3.Đằng sau thép carbon thấpThiết lập nền tảng của vỏ, mặt sau thép cung cấp tính ổn định đặc biệt, mang tải và tính chất phân tán nhiệt.
Thép carbon + bột đồng + ( + Pb + chất lấp)
· Vật liệu vỏ tự bôi trơn kết hợp kim loại-polymer
· Thép Back + Porous đồng Sinter +
· + chì
|
|
Lớp trượt |
|
Hiệu suất hoạt động |
|
|
Khô |
Rất tốt. |
|
Dầu bôi trơn |
Tốt lắm. |
|
Mỡ bôi trơn |
Công bằng. |
|
Nước bôi trơn |
Công bằng. |
|
Dầu xử lý được bôi trơn |
Fai |
|
Max. tải |
Chế độ tĩnh |
250N/mm2 |
|
Động lực |
140N/mm2 |
|
|
Tốc độ tối đa |
Khô |
2m/s |
|
Lôi trơn |
>2m/s |
|
|
PV tối đa (khô) |
Thời gian ngắn |
3.6N/mm2*·m/s |
|
Tiếp tục |
1.8N/mm2*·m/s |
|
|
Temp. |
-195°C~+280°C |
|
|
Tỷ lệ ma sát |
0.03~0.20 |
|
|
Khả năng dẫn nhiệt |
42W (m·k) - 1 |
|
|
Tỷ lệ mở rộng nhiệt |
11*10-6k-1 |
|
Các hình dạng vòng bi có sẵn ở kích thước tiêu chuẩn
· Cây bụi hình trụ
· Cây bụi sườn
· Máy giặt đẩy
· Máy rửa sườn
· Bảng trượt
Vỏ, Vỏ xích bôi trơn, Vỏ xích tổng hợp, Vỏ xích kim loại, Vỏ xích nén, Vỏ xích kim loại-polymer, Vỏ xích sợi, Vỏ xích đơn giản, Vỏ xích sườn, Vỏ xích polymer, Vỏ xích sườn, Vỏ xích bơm,Cây rậm, Bảng đẩy, vòng bi công nghiệp
Được sử dụng rộng rãi trong ngành công nghiệp thủy lực và khí nén, công nghiệp máy công cụ rèn, công nghiệp máy móc nhựa, máy nâng và xử lý, máy móc cảng, văn phòng, máy thể dục,Máy móc vải, bao bì thực phẩm, máy nạp, máy hóa học, in ấn và đóng gói, máy làm giấy, ô tô, đường sắt, động cơ hơi nước, ngành công nghiệp đóng tàu, máy in,Máy kim loại, máy móc xây dựng, vv
