| Tên thương hiệu: | VIIPLUS |
| Số mẫu: | Khối gối cứng nhắc |
| MOQ: | Thỏa thuận |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 7000000 mảnh / miếng một tuần |
Khối gối đỡ Bạc lót đồng thau không dầu có phích cắm than chì là các bộ phận hiệu suất cao được thiết kế để cung cấp hoạt động trơn tru và đáng tin cậy trong các ứng dụng công nghiệp khác nhau.
Được chế tạo từ đồng thau, các bạc lót này thể hiện độ bền và tuổi thọ tuyệt vời, làm cho chúng phù hợp với các ứng dụng tải trọng cao và tốc độ cao. Thiết kế không dầu loại bỏ nhu cầu bôi trơn, giảm yêu cầu bảo trì và chi phí vận hành.
Tính năng phích cắm than chì của các bạc lót này đảm bảo bôi trơn và chống mài mòn hiệu quả, kéo dài tuổi thọ của bạc lót. Điều này cũng dẫn đến giảm ma sát và cải thiện hiệu quả của hệ thống quay.
Khối gối đỡ Bạc lót đồng thau không dầu có phích cắm than chì thường được sử dụng trong máy móc, bơm, động cơ và các thiết bị quay khác. Thiết kế lắp ráp chính xác của chúng đảm bảo căn chỉnh và ổn định chính xác, giảm rung và tiếng ồn.
Với kết cấu chắc chắn và vật liệu chất lượng cao, các bạc lót này mang lại hiệu suất đáng tin cậy ngay cả trong môi trường công nghiệp đầy thách thức nhất. Dù được sử dụng trong các ứng dụng trong nhà hay ngoài trời, chúng đều cung cấp một giải pháp lâu dài và tiết kiệm chi phí cho việc quay trơn tru và hiệu quả.
VIIPLUS chuyên về nghiên cứu và phát triển, sản xuất và bán vòng bi tự bôi trơn. Các sản phẩm chínhKhối gối đỡ chia cứng sản phẩm là vòng bi composite polymer kim loại, vòng bi composite lưỡng kim, vòng bi tráng đồng, vòng bi đơn kim loại tự bôi trơn và các vòng bi khác.

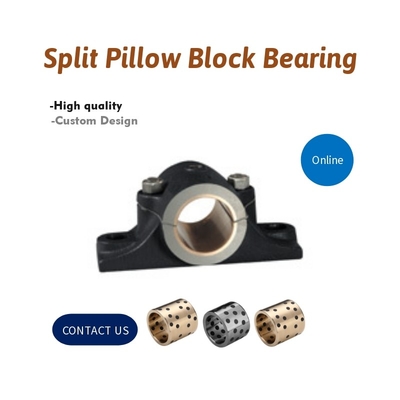

Vỏ vòng bi khối gối đỡ chia và/hoặc vòng bi được chia thành hai phần và bắt vít lại với nhau, tạo điều kiện bảo trì dễ dàng hơn hoặc thay thế vòng bi cho vòng bi hoặc trục bị mòn hoặc bị hỏng.
Khối gối đỡ chia cứng Yêu cầu dịch vụ với tải bên hoặc áp lực góc yêu cầu vòng bi cầu. Các vòng bi này cho phép bạn chứa tải trong vòng 30 ° ở mỗi bên của rãnh mỡ. Chúng có tất cả các tính năng của vòng bi chia thông thường, cũng như kiểu dáng cứng. Các vòng bi này chỉ có sẵn với vật liệu tráng đồng.

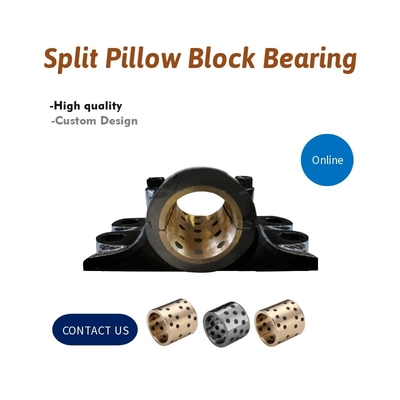

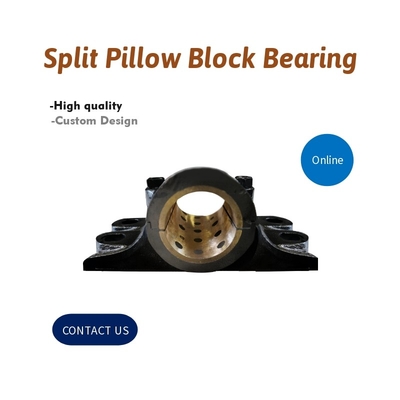

Đế bốn bu lông được làm bằng gang với 2 hoặc 4 vị trí lắp bu lông.
Gang thuộc về họ vật liệu có thành phần chính là sắt, với một lượng nhỏ carbon và silicon. Gang là một vật liệu composite tự nhiên có các tính chất được xác định bởi cấu trúc vi mô của nó — các pha ổn định và bán ổn định được hình thành trong quá trình đông đặc hoặc xử lý nhiệt sau đó. Các thành phần cấu trúc vi mô chính của gang là các dạng hóa học và hình thái do carbon tạo ra, và một ma trận kim loại liên tục trong đó carbon và / hoặc cacbua được phân tán.
| Trục Kích thước |
Mã sản phẩm | Wt. | A | B | C | D | E | F-Dia. Bu lông |
G | H | K | L | M | Ống Vòi |
||||
| Đồng | ||||||||||||||||||
|
|
10 | 1 3⁄4 | 8 1⁄4 | 3 1⁄2 | 7⁄8 | 6 1⁄2 | 1⁄2 | 1 3⁄4 | 3 7⁄16 | 4 7⁄16 | 4 | 3⁄4 | 1⁄4 | ||||
|
|
13 | 1 7⁄8 | 8 1⁄2 | 3 1⁄2 | 1 | 6 3⁄4 | 1⁄2 | 1 3⁄4 | 3 3⁄4 | 4 7⁄8 | 4 1⁄2 | 3⁄4 | 1⁄4 | ||||
|
|
18 | 2 1⁄8 | 10 1⁄4 | 4 | 1 1⁄8 | 8 | 5⁄8 | 2 | 4 3⁄16 | 5 5⁄16 | 5 | 1 | 1⁄4 | ||||
|
|
21 | 2 1⁄4 | 10 1⁄2 | 4 1⁄4 | 1 1⁄4 | 8 1⁄4 | 5⁄8 | 2 1⁄4 | 4 1⁄2 | 5 7⁄8 | 5 1⁄2 | 1 | 1⁄4 | ||||
|
|
26 | 2 1⁄2 | 11 | 4 1⁄2 | 1 3⁄8 | 8 3⁄4 | 5⁄8 | 2 1⁄2 | 4 7⁄8 | 6 3⁄4 | 6 | 1 | 3⁄8 |
| Trục Kích thước |
Mã sản phẩm | Wt. | A | B | C | D | E | F-Dia. Bu lông |
G | H | K | L | M | Ống Vòi |
||||
| Đồng | ||||||||||||||||||
|
|
43 | 3 1⁄4 | 13 | 5 | 1 3⁄8 | 10 1⁄2 | 3⁄4 | 2 3⁄4 | 6 1⁄4 | 8 1⁄8 | 7 | 1 1⁄4 | 1⁄2 | ||||
|
|
62 | 3 1⁄2 | 14 3⁄4 | 5 1⁄2 | 1 1⁄2 | 12 | 3⁄4 | 3 | 6 13⁄16 | 9 3⁄8 | 8 | 1 3⁄8 | 1⁄2 | ||||
|
|
86 | 4 1⁄8 | 16 1⁄2 | 6 1⁄4 | 1 3⁄4 | 13 1⁄2 | 7⁄8 | 3 1⁄2 | 7 7⁄8 | 10 3⁄8 | 9 | 1 1⁄2 | 1⁄2 | ||||
|
|
116 | 4 1⁄2 | 18 | 7 | 1 7⁄8 | 15 | 7⁄8 | 4 | 8 9⁄16 | 11 1⁄4 | 10 | 1 5⁄8 | 1⁄2 | ||||
|
|
166 | 5 | 19 1⁄4 | 7 3⁄4 | 2 | 15 3⁄4 | 1 | 4 1⁄2 | 9 3⁄8 | 12 1⁄4 | 11 | 1 3⁄4 | 1⁄2 | ||||
|
|
198 | 5 1⁄2 | 20 1⁄2 | 8 1⁄2 | 2 1⁄8 | 16 1⁄2 | 1 1⁄8 | 5 | 10 1⁄4 | 13 3⁄4 | 12 | 1 7⁄8 | 1⁄2 |
hoạt động công nghiệp nặng:
·Phát điện (Than)
·Khai thác mỏ/Tổng hợp/Xi măng
·Nhà máy kim loại/Bột giấy & Giấy/Nhà máy cưa/Lâm nghiệp/Xử lý nước
·Chế biến thực phẩm
·Kho bãi
·Cầu/Cấu trúc di động
·Quạt/Máy thổi công nghiệp
·Vít cố định - Vòng bi được cố định bằng vít cố định được cố định vào trục bằng vít cố định, nằm trên vòng trong, nghĩa là vòng bi có vít cố định để cố định vòng trong vào trục.
·Vòng bi vòng khóa có đai ốc khóa để cố định vòng trong vào trục.
·Không có phương pháp cố định vòng bi nào có các điều khoản để cố định một trục.
Quy trình này dành cho vít điều chỉnh hoặc vòng cổ phổ biến nhất cho thiết bị khóa trục, sử dụng một bộ phận cố định và mở rộng, nhưng các hướng dẫn chung áp dụng cho tất cả các cài đặt vòng bi.
1. Kiểm tra và làm sạch Trục
Đầu tiên, hãy kiểm tra trục của bạn để đảm bảo nó sạch sẽ, tròn, thẳng, không có gờ và vết khía và nó không bị thiếu hoặc quá khổ, theo thông số kỹ thuật của nhà sản xuất. Sử dụng giấy nhám mịn hoặc băng dính bóng để làm sạch cây khỏi bất kỳ vết gỉ nào. Sau đó, sử dụng một lớp dầu nhẹ để loại bỏ các mảnh vụn.
2. Đặt vòng bi lên trục
Sử dụng búa và một khối gỗ hoặc một ống thép mềm trên vòng trong khi đặt vòng bi lên trục nếu cần phải gõ vòng bi vào vị trí. KHÔNG đánh hoặc tạo áp lực lên vỏ hoặc phớt.
3. Vặn nhẹ vỏ vào cấu trúc lắp
Đặt trục vào vị trí bằng cách vặn nhẹ vỏ vào cấu trúc lắp. Cầu các khe trong bu lông lắp vỏ bằng vòng đệm nặng hoặc vòng đệm lò xo nặng. Điều này có thể giúp ngăn ngừa sự lỏng lẻo.
4. Thiết lập vị trí lắp cuối cùng
Trước khi cố định các bu lông, hãy thiết lập vị trí lắp cuối cùng của bạn bằng cách căn chỉnh vòng bi bằng tay hoặc bằng búa cao su.
5. Vặn chặt vỏ vào cấu trúc lắp
Sau khi căn chỉnh đúng vòng bi, hãy cố định chắc chắn cả hai bộ phận vào cấu trúc lắp.
6. Đảm bảo trục có thể di chuyển theo chiều dọc
