| Tên thương hiệu: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| Số mẫu: | Bụi cây SY - kích thước hệ mét |
| MOQ: | có thể thương lượng |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | đúc ống lót lưỡng kim, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, bán buôn, Ống lót tự bôi trơ |

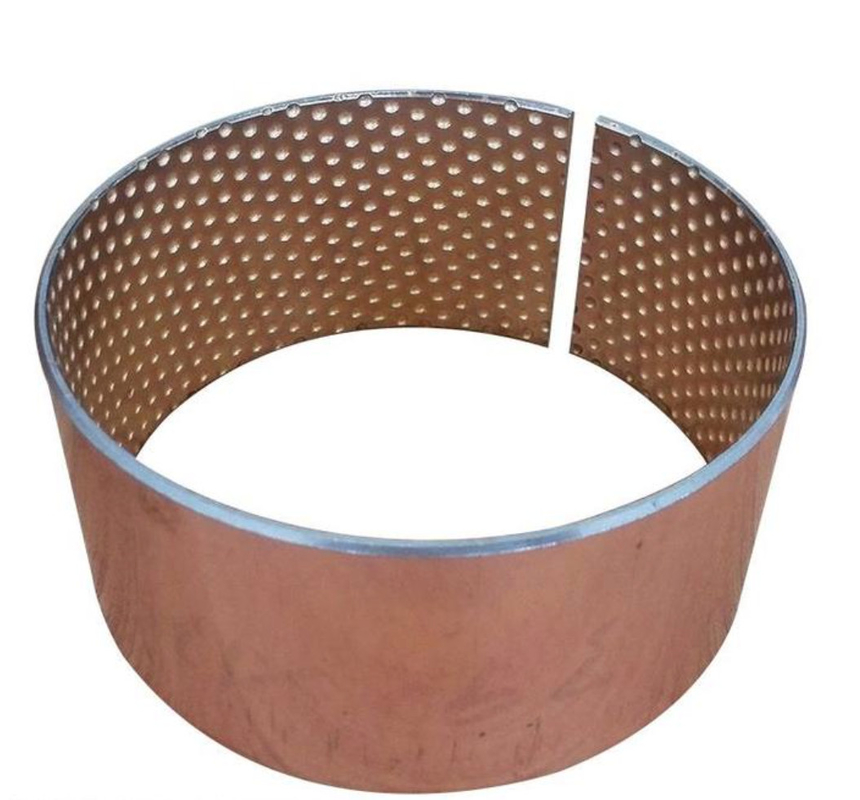

Chống mài mòn Cây đệm hai kim loại không có chì cho ô tô là các thành phần chuyên dụng được thiết kế để cung cấp độ bền và hiệu suất vượt trội trong các ứng dụng ô tô.Các vỏ này được xây dựng bằng cách sử dụng một vật liệu bimetal kết hợp sức đề kháng và sức bền của một kim loại với các tính chất bôi trơn và giảm ma sát của một loại khác, tất cả mà không sử dụng chì.
Vật liệu bimetal được sử dụng trong các vỏ này được lựa chọn cẩn thận để cung cấp hiệu suất tối ưu trong môi trường ô tô.Nó kết hợp độ cứng và độ bền của kim loại có độ bền cao với các đặc tính bôi trơn của hợp kim mềm hơnThành phần độc đáo này đảm bảo rằng các vỏ có thể chịu được tải trọng và tốc độ cao gặp phải trong các ứng dụng ô tô trong khi giảm ma sát và mòn.
Thiết kế không có chì của các vỏ này là một khía cạnh quan trọng góp phần vào sự thân thiện với môi trường của chúng.Bằng cách loại bỏ chì từ thành phần vật liệu, các vỏ này giúp giảm tác động môi trường của sản xuất và sử dụng ô tô.
Kháng mòn cao của các vỏ vòng bi-kim loại đảm bảo rằng chúng có thể duy trì hiệu suất của chúng trong thời gian hoạt động kéo dài.nơi các thành phần phải chịu sự hao mòn liên tục do các yếu tố khác nhau như rung động, nhiệt độ cao, và ma sát.
Tóm lại, Cây đệm Bimetal không có chì chống mòn cho ô tô được thiết kế để cung cấp độ bền, hiệu suất và thân thiện với môi trường cao hơn trong các ứng dụng ô tô.Thành phần vật liệu độc đáo của chúng và thiết kế không chì làm cho chúng trở thành sự lựa chọn tuyệt vời cho các hệ thống ô tô khác nhau, góp phần vào độ tin cậy và hiệu quả tổng thể của xe.
Xây đệm bimetal
Sn 9 đến 11%
Pb9 đến 11%
Cu nhắc nhở
Thép trở lại 1010
Chiều dài 1000mm*nhiều rộng 200*nhiều dày 2,5mm
Chiều dài 1000mm*nhiều rộng 200*nhiều dày 2,0mm
Chiều dài 1000mm*nhiều rộng 200*nhiều dày 1,5mm
Chiều dài 500mm*chiều rộng 200*Dai 2,5mm
Chiều dài 500mm*nhiều rộng 200*nhiều dày 2,0mm
Chiều dài 500mm*chiều rộng 200*Dai 1,5mm
Bi-kim loại + thép carbon + đồng
| B (mm) | Khoảng cách tối đa (mm) | Khoảng cách tối thiểu (mm) | Di (mm) | Di,a tối đa trong H7 (mm) | Di,a min trong H7 (mm) | Do (mm) | Nhà ở | Phần không. | Chân | dL (mm) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
PM6560SY
|
60
|
0,276
|
0,08
|
65
|
65,23
|
65,08
|
70
|
H7
|
PM6560SY
|
h8
|
8
|
|
|
PM8060SY
|
60
|
0,281
|
0,08
|
80
|
80,235
|
80,08
|
85
|
H7
|
PM8060SY
|
h8
|
9,5
|
|
|
PM2525SY
|
25
|
0,194
|
0,02
|
25
|
25,161
|
25,02
|
28
|
H7
|
PM2525SY
|
h8
|
6
|
|
|
PM2820SY
|
20
|
0,218
|
0,04
|
28
|
28,185
|
28,04
|
32
|
H7
|
PM2820SY
|
h8
|
6
|
|
|
PM13560SY
|
60
|
0,303
|
0,08
|
135
|
120,24
|
135,08
|
140
|
H7
|
PM13560SY
|
h8
|
9,5
|
|
|
PM4550SY
|
50
|
0,264
|
0,08
|
45
|
45,225
|
45,08
|
50
|
H7
|
PM4550SY
|
h8
|
8
|
|
|
PM5050SY
|
50
|
0,269
|
0,08
|
50
|
50,23
|
50,08
|
55
|
H7
|
PM5050SY
|
h8
|
8
|
|
|
PM7580SY
|
80
|
0,276
|
0,08
|
75
|
75,23
|
75,08
|
80
|
H7
|
PM7580SY
|
h8
|
9,5
|
|
|
PM7540SY
|
40
|
0,276
|
0,08
|
75
|
75,23
|
75,08
|
80
|
H7
|
PM7540SY
|
h8
|
9,5
|
|
|
PM3240SY
|
40
|
0,224
|
0,04
|
32
|
32,185
|
32,04
|
36
|
H7
|
PM3240SY
|
h8
|
6
|
|
|
PM8040SY
|
40
|
0,281
|
0,08
|
80
|
80,235
|
80,08
|
85
|
H7
|
PM8040SY
|
h8
|
9,5
|
|
|
PM2815SY
|
15
|
0,218
|
0,04
|
28
|
28,185
|
28,04
|
32
|
H7
|
PM2815SY
|
h8
|
6
|
|
|
PM3230SY
|
30
|
0,224
|
0,04
|
32
|
32,185
|
32,04
|
36
|
H7
|
PM3230SY
|
h8
|
6
|
|
|
PM7040SY
|
40
|
0,276
|
0,08
|
70
|
70,23
|
70,08
|
75
|
H7
|
PM7040SY
|
h8
|
8
|
|
|
PM6040SY
|
40
|
0,276
|
0,08
|
60
|
60,23
|
60,08
|
65
|
H7
|
PM6040SY
|
h8
|
8
|
|
|
PM4020SY
|
20
|
0,224
|
0,04
|
40
|
40,185
|
40,04
|
44
|
H7
|
PM4020SY
|
h8
|
8
|
|
|
PM2220SY
|
20
|
0,194
|
0,02
|
22
|
22,161
|
22,02
|
25
|
H7
|
PM2220SY
|
h8
|
6
|
|
|
PM4050SY
|
50
|
0,224
|
0,04
|
40
|
40,185
|
40,04
|
44
|
H7
|
PM4050SY
|
h8
|
8
|
Gói nhômvới nền thép và lớp phủ đồng chì.Đối với các ứng dụng bôi trơn với lớp trượt đơn giản
Thích hợp cho dầu và dầu bôi trơn
Vòng đệm bằng đồng.
Lối đệm nát.
Nhẫn thép.
của chúng tavòng bi tự bôi dầubao gồm bimetallic bôi trơn củavòng bi lăn,vòng bi tự bôi trơn dựa trên kim loạivàvòng bi nhựa tự bôi trơn.
Các vòng bi có vật liệu dưới tải trọng cao, khả năng chống mòn tuyệt vời và hiệu quả chống bụi và công nghệvòng bi tự bôi dầucho phép nhiềuchu kỳ bảo trì dài hơn, cải thiện việc sử dụng thiết bị, giảm chi phí bảo trì.
VIIPLUS CHINA cung cấp một lựa chọn toàn diện của vỏ tay để đáp ứng nhu cầu kỹ thuật bề mặt đòi hỏi khắt khe nhất trên thế giới.
Chúng tôi sản xuất kim loại-polymer, kỹ thuật vỏ, sợi tăng cường composite thép không gỉ 316 hoặc 304 vỏ,Vòng đệm kim loại và kim loại và lớp phủ polyme cùng với một loạt các bộ hỗ trợ, các khối vỏ và tấm đẩy.Visit our online tstar.com
kỹ thuật PDFLối bi-metal đơn giản và vòng bi tay làm trong...
| Dữ liệu kỹ thuật | |||||||
| Dữ liệu | BIMETAL BUSHING LÁY METAL | ||||||
| SAE-797 | SAE-799 | DIN17670 | BS PB1 | CuSn6 ((2.1020) | SAE-783 | ||
| CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | AlSn20Cu | ||
| Vật liệu | Thép+ | Thép+ | Thép+ | Thép+ | Thép+ | Thép+ | |
| CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | AlSn20Cu | ||
| Độ cứng lớp hợp kim HB | 80~120 | 45~70 | 70~100 | 70~100 | 70~100 | 30~40 | |
| Trọng lượng động lực tối đa P N/mm2 | 150 | 130 | 130 | 130 | 130 | 100 | |
| Max.Speed V m/s | Dầu bôi trơn | 3.5 | 2.5 | 2.5 | 2.5 | - | - |
| Max.PV giới hạn N/mm2·m/s | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | - | |
| Tỷ lệ ma sát u | 0.05~0.10 | 0.05~0.15 | 0.05~0.15 | 0.05~0.15 | 0.05~0.15 | - | |
| Max.Speed V m/s | 8 | 10 | 5 | 5 | 5 | 15 | |
| Max.PV giới hạn N/mm2·m/s | Lôi dầu | 10 | 10 | 10 | 10 | 10 | 8 |
| Tỷ lệ ma sát u | 0.04~0.12 | 0.04~0.12 | 0.04~0.12 | 0.04~0.12 | 0.04~0.12 | 0.05~0.02 | |
| Nhiệt độ hoạt động tối đa °C | Dầu bôi trơn | 150 | 150 | 150 | 150 | 150 | 150 |
| Lôi dầu | 250 | 250 | 250 | 250 | 250 | 250 | |
| Độ dẫn nhiệt W/mk | 60 | 60 | 60 | 60 | 60 | 47 | |
| Điện tử mở rộng tuyến tính | 18×10-6/K-1 | 19×10-6/K-1 | 18×10-6/K-1 | 18×10-6/K-1 | 19×10-6/K-1 | 18×10-6/K-1 | |
| Khớp trục | Độ cứng HRC | ≥ 53 | ≥45 | ≥ 53 | ≥ 53 | ≥ 53 | ≥ 270 |
| Độ thô Ra | 0.32~0.63 | 0.32~0.63 | 0.16~0.63 | 0.32~0.63 | 0.16~0.63 | 0.16~0.6 |
|
️ Hàng không vũ trụ
️ Ô tô
¢ Công nghiệp
️ Nông nghiệp
️ Xây dựng
️ Dầu và khí
️ Năng lượng
️ Sức mạnh của chất lỏng
Ưu điểm của vỏ bimetal
ma sát thấp, chống mòn cao
hệ số ma sát thấp loại bỏ
nhu cầu bôi trơn trong khi giảm mài mòn
và kéo dài tuổi thọ.
Không cần bảo trì
Lý tưởng cho các ứng dụng đòi hỏi sử dụng lâu
tuổi thọ mà không cần bảo trì hoặc vận hành thường xuyên
các điều kiện có ít hoặc không có dầu bôi trơn.
Giảm chi phí trục bằng cách loại bỏ nhu cầu
Chi phí hệ thống thấp hơn
để làm cứng và gia công đường dầu mỡ.
Xét nhỏ gọn, một phần xây dựng cung cấp
tiết kiệm không gian và trọng lượng và đơn giản hóa
tập hợp.
Môi trường
Các giải pháp không có mỡ, không có chì tuân thủ
với môi trường ngày càng nghiêm ngặt
các quy định như chỉ thị RoHS cho
thiết bị điện và điện tử.
Bimetal Bushings cạnh tranhGiá cả,Tiêu chuẩn chất lượng cao SAE-797 bimetal bushing dựa trên thép và sintered với CuPb10Sn10 hoặc CuSn6Zn6Pb3 như một lớp lót.
Loại này có hiệu suất tốt nhất trong phạm vi của cu-Pb hợp kim cấu trúc vỏ.
Các chuyên gia vòng bi-kim loại với thiết kế kích thước sản xuất vật liệu tùy chỉnh
VIIPLUS đã chứng minh kinh nghiệm và bí quyết kỹ thuật rộng lớn của mình trong sản xuất và tiếp thị vòng bi-metal và các đơn vị truyền động.Tận dụng từ các chuyên gia tìm kiếm các giải pháp mang trượt hoàn hảo cho bạn, được thiết kế cho các ứng dụng đặc biệt của bạn.
CuPb10Sn10 là một hàm lượng chì cao hơn cho nó một lợi thế tốt hơn cho tốc độ quay cao hơn.lớp trượt bimetal có túi bôi trơn cũng phù hợp với bôi trơn dầu và do đó cho phép vật liệu vỏ này chạy ở tốc độ quay cao hơn nhiều.
| Các thông số kỹ thuật cho hợp kim đồng kim nhôm hai kim loại: | ||||
| Loại vật liệu | Thông số kỹ thuật của hợp kim đồng | Độ cứng của đồng hợp kim HB | Trọng lượng động lực tối đa cho phép | Nhiệt độ tối đa °C |
| Bi-Metal-800 | CuPb10Sn10 hoặc CuSn6Zn6Pb3 | 70~100 | 65 | 260 |
| Bi-Metal-720 | CuPb24Sn4 | 45~70 | 38 | 200 |
| Bi-Metal-700 | CuPb30 | 30~45 | 25 | 170 |
| Bi-Metal-20 | AlSn20Cu | 30~40 | 30 | 150 |
| Bi-Metal-930 | CuSn6.5P0.1 | 60-90 | 65 | 200 |
Liên hệ với đại diện bán hàng của bạn
hỗ trợ lựa chọn sản phẩm và thiết kế.
