| Tên thương hiệu: | VIIPLUS |
| Số mẫu: | Vòng bi đồng than chì |
| MOQ: | Có thể thương lượng |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | Kim loại mang DẦU |

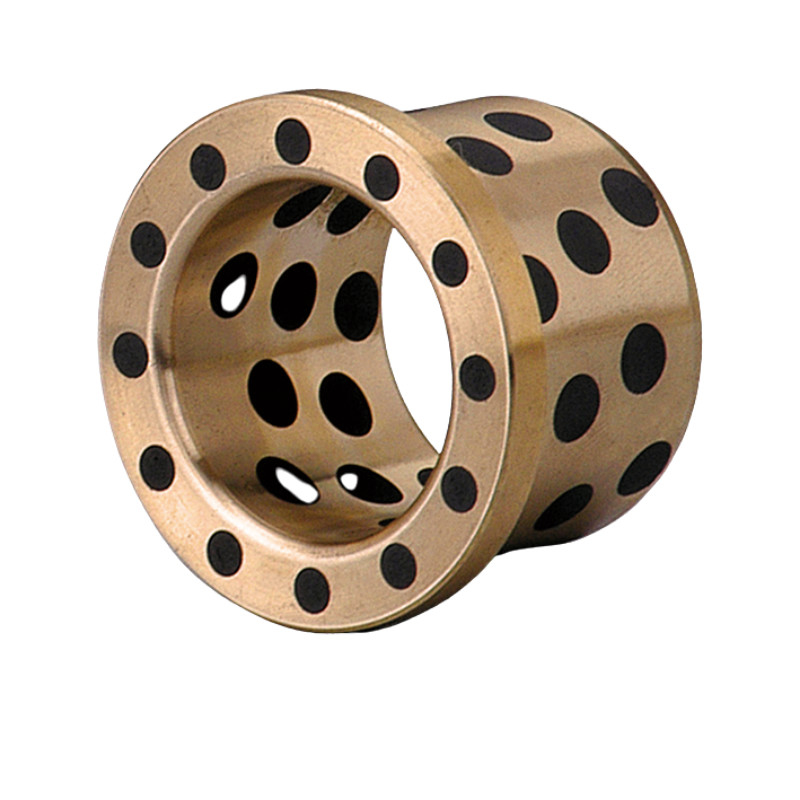

Ống lót không dầu có nút graphite với mặt bích, loại thẳng, là một thành phần độc đáo và hiệu quả được thiết kế để sử dụng trong nhiều hệ thống cơ khí khác nhau. Được chế tạo bằng graphite làm vật liệu chính, ống lót này có khả năng chống mài mòn và độ bền vượt trội.
Graphite, được biết đến với đặc tính bôi trơn tự nhiên, đảm bảo hoạt động trơn tru mà không cần bôi trơn bên ngoài. Tính năng này không chỉ đơn giản hóa việc bảo trì mà còn kéo dài tuổi thọ của ống lót. Thiết kế không dầu cũng làm cho nó phù hợp để sử dụng trong môi trường không chấp nhận được ô nhiễm dầu hoặc chất bôi trơn.
Thiết kế loại thẳng của ống lót này cho phép lắp đặt và tích hợp dễ dàng vào nhiều hệ thống khác nhau. Mặt bích cung cấp thêm sự ổn định và hỗ trợ, đảm bảo vừa khít an toàn trong cụm cơ khí.
Kỹ thuật chính xác của ống lót graphite này đảm bảo vừa khít và an toàn, giảm thiểu mọi khả năng rung động hoặc chuyển động. Điều này không chỉ nâng cao hiệu suất của ống lót mà còn góp phần vào sự ổn định và độ tin cậy tổng thể của hệ thống cơ học.
Khi bạn đang nâng cấp hệ thống hiện có hoặc thiết kế hệ thống mới, ống lót không dầu có nút graphite với mặt bích, loại thẳng, là lựa chọn tuyệt vời để đạt được hoạt động trơn tru và hiệu quả. Sự kết hợp độc đáo giữa độ bền, khả năng chống mài mòn và thiết kế không dầu làm cho nó trở thành giải pháp tiết kiệm chi phí và đáng tin cậy cho nhiều ứng dụng công nghiệp khác nhau.
Than chì cắm LG-2bụi cây đồng
Vòng bi Oiles series 500 kết hợp kim loại gốc đồng chất lượng cao với các chốt bôi trơn rắn được thiết kế. Các vòng bi này được thiết kế để đáp ứng nhiều yêu cầu ứng dụng khác nhau mà thiết bị ngày nay yêu cầu. Dung sai chính xác sử dụng vị trí chốt chiến lược và hợp chất chốt đảm bảo cung cấp hiệu suất và dịch vụ không cần bôi trơn. Kiểu vòng bi này có sẵn ở các kích thước inch, mét và theo đơn đặt hàng tiêu chuẩn. Vòng bi series 500 cung cấp giới hạn nhiệt độ cực cao và hiệu suất khả năng chịu tải cao. Có sẵn ở dạng vòng bi kiểu trục và tấm chịu mài mòn phẳng
ống lót bằng đồng LG-2 được cắm bằng than chì
Ống lót/vòng bi không dầu graphite kích thước inch 18" id x 26" od x 18" L
Bôi trơn graphite trên mặt ID của ổ trục sẽ giúp bạn có được tuổi thọ ổ trục dài ở cả nhiệt độ vận hành cao và trong các ứng dụng không có chất bôi trơn bổ sung. Graphite được thực hiện bằng cách tạo rãnh ID và sau đó ép Graphite vào các khoang dưới áp suất cực cao.
Các nhà sản xuất và nhà cung cấpĐồng thau phủ than chìCây bụi,Than chì đầy ĐồngĐĩa,Vòng bi, Bush,Vòng bi, Cây bụi,Máy giặt,Máy giặt,
Chúng tôi cam kết cung cấp các sản phẩm ống lót không dầu chất lượng tốt nhất và vòng bi chính xác cho khách hàng của chúng tôi
Dịch vụ Kỹ thuật (Thiết kế & Phát triển Sản phẩm)
OILES #500 SPF Oilless Flange Bush với phích cắm Graphite
Vật liệu
Hợp kim đồngCuZn25Al5Mn4Fe3+Phích cắm than chì
Đặc trưng
Vòng bi Oiles series 500 kết hợp kim loại gốc đồng chất lượng cao với các chốt bôi trơn rắn được thiết kế. Các vòng bi này được thiết kế để đáp ứng nhiều yêu cầu ứng dụng khác nhau mà thiết bị ngày nay yêu cầu. Dung sai chính xác sử dụng vị trí chốt chiến lược và hợp chất chốt đảm bảo hiệu suất cung cấp và dịch vụ không cần bôi trơn. Kiểu vòng bi này có sẵn ở các kích thước inch, mét và theo đơn đặt hàng tiêu chuẩn. Vòng bi series 500 cung cấp giới hạn nhiệt độ cực cao và hiệu suất chịu tải cao. Có sẵn ở dạng vòng bi kiểu trục và tấm mài mòn phẳng.
Ứng dụng
1) Máy kéo hạng nặng và thiết bị nông cụ
2) Thiết bị khai thác
3) Thiết bị lâm nghiệp
4) Giá đỡ trục cánh bồn trộn
5) Thiết bị đúc, lò nung và sản xuất thép
6) Ứng dụng HVAC
7) Vòng bi đỡ bánh xe và bánh xe chịu lực nặng
8) Ứng dụng sấy ván mỏng trong lò kart và có thể là các ứng dụng khác...
Kích thước ống lót bích:
Tự bôi trơn, Đồng thau cường độ cao, CuZn25Al hoặc tương đương, Vòng bi và ống lót dẫn hướng không cần bảo dưỡng, đồng thau với chất bôi trơn rắn
MẶT HÀNG SỐ Mã tương đương Ø bên trong
ngàyØ ngoài
DChiều dài
LMặt bích F t JFB0810 Ngày 8-12-10 8 12 10 20 2 JFB0812 Ngày 8-12-12 8 12 12 20 2 JFB0815 Ngày 8-12-15 8 12 15 20 2 JFB1010 Ngày 10-14-10 10 14 10 22 2 JFB1012 Ngày 10-14-12 10 14 12 22 2 JFB1015 Ngày 10-14-15 10 14 15 22 2 JFB1017 Ngày 10-14-17 10 14 17 22 2 JFB1020 Ngày 10-14-20 10 14 20 22 2 JFB1210 12-18-10 12 18 10 25 3 JFB1212 Ngày 12-18-12 12 18 12 25 3 JFB1215 Ngày 12-18-15 12 18 15 25 3 JFB1220 Ngày 12-18-20 12 18 20 25 3 JFB1225 12-18-25 12 18 25 25 3 JFB1230 12-18-30 12 18 30 25 3 JFB1310 13-19-10 13 19 10 26 3 JFB1312 Ngày 13-19-12 13 19 12 26 3 JFB1315 Ngày 13-19-15 13 19 15 26 3 JFB1320 Ngày 13-19-20 13 19 20 26 3 JFB1325 13-19-25 13 19 25 26 3 JFB1330 13-19-30 13 19 30 26 3 JFB1415 Ngày 14-20-15 14 20 15 27 3 Vòng bi bôi trơn rắn nhúng Ống lót bích hệ mét Ống lót bích, tự bôi trơn MẶT HÀNG SỐ Mã tương đương Ø bên trong
ngàyØ ngoài
DChiều dài
LMặt bích F t JFB1420 Ngày 14-20-20 14 20 20 27 3 JFB1425 Ngày 14-20-25 14 20 25 27 3 JFB1510 Ngày 15-21-10 15 21 10 28 3 JFB1512 Ngày 15-21-12 15 21 12 28 3 JFB1515 Ngày 15-21-15 15 21 15 28 3 JFB1520 Ngày 15-21-20 15 21 20 28 3 JFB1525 Ngày 15-21-25 15 21 25 28 3 JFB1530 Ngày 15-21-30 15 21 30 28 3 JFB1612 Ngày 16-22-12 16 22 12 29 3 JFB1615 Ngày 16-22-15 16 22 15 29 3 JFB1618 Ngày 16-22-18 16 22 18 29 3 JFB1620 Ngày 16-22-20 16 22 20 29 3 JFB1623 Ngày 16-22-23 16 22 23 29 3 JFB1625 Ngày 16-22-25 16 22 25 29 3 JFB1630 Nữ hoàng nhạc Pop 16-22-30 16 22 30 29 3 JFB1635 Nữ hoàng Anh 16-22-35 16 22 35 29 3 JFB1640 Nữ hoàng nhạc Pop 16-22-40 16 22 40 29 3 JFB1815 Ngày 18-24-15 18 24 15 32 3 JFB1820 Ngày 18-24-20 18 24 20 32 3 JFB1825 Ngày 18-24-25 18 24 25 32 3 JFB1830 Nữ hoàng nhạc Pop 18-24-30 18 24 30 32 3 JFB1835 Nữ hoàng Anh 18-24-35 18 24 35 32 3 JFB1840 Nữ sinh 18-24-40 18 24 40 32 3 JFB2015 Ngày 20-30-15 20 30 15 40 5 JFB2020 Ngày 20-30-20 20 30 20 40 5 JFB2025 Ngày 20-30-25 20 30 25 40 5 JFB2030 Ngày 20-30-30 20 30 30 40 5 JFB2035 Ngày 20-30-35 20 30 35 40 5 JFB2040 20-30-40 20 30 40 40 5 JFB2515 Ngày 25-35-15 25 35 15 45 5 JFB2520 Ngày 25-35-20 25 35 20 45 5 JFB2525 Ngày 25-35-25 25 35 25 45 5 JFB2530 25-35-30 25 35 30 45 5 JFB2535 Ngày 25-35-35 25 35 35 45 5 JFB2540 25-35-40 25 35 40 45 5 JFB2550 25-35-50 25 35 50 45 5 JFB3020 30-40-20 30 40 20 50 5 JFB3025 BỘ PHẬN 30-40-25 30 40 25 50 5 JFB3030 ĐỘI NGŨ 30-40-30 30 40 30 50 5 JFB3035 BỘ PHẬN 30-40-35 30 40 35 50 5 JFB3040 ĐỘI NGŨ 30-40-40 30 40 40 50 5 JFB3050 30-40-50 30 40 50 50 5 JFB31,520 SOBF 31,5-40-20 31,5 40 20 50 5 JFB31,530 SOBF 31,5-40-30 31,5 40 30 50 5 JFB31,535 SOBF 31,5-40-35 31,5 40 35 50 5 JFB31,540 SOBF 31,5-40-40 31,5 40 40 50 5 Vòng bi bôi trơn rắn nhúng Ống lót bích hệ mét Ống lót bích, tự bôi trơn MẶT HÀNG SỐ Mã tương đương Ø bên trong
ngàyØ ngoài
DChiều dài
LMặt bích F t JFB3520 BỘ PHẬN 35-45-20 35 45 20 60 5 JFB3525 BỘ PHẬN 35-45-25 35 45 25 60 5 JFB3530 BỘ PHẬN 35-45-30 35 45 30 60 5 JFB3535 BỘ PHẬN 35-45-35 35 45 35 60 5 JFB3540 Nữ sinh 35-45-40 35 45 40 60 5 JFB3550 Nữ sinh 35-45-50 35 45 50 60 5 JFB4020 SOBF 40-50-20 40 50 20 65 5 JFB4025 BỘ PHIM 40-50-25 40 50 25 65 5 JFB4030 ĐỘI NGŨ 40-50-30 40 50 30 65 5 JFB4035 ĐỘI NGŨ 40-50-35 40 50 35 65 5 JFB4040 ĐỘI HÌNH 40-50-40 40 50 40 65 5 JFB4050 ĐỘI NGŨ 40-50-50 40 50 50 65 5 JFB4530 BỘ PHẬN 45-55-30 45 55 30 70 5 JFB4535 BỘ PHẬN 45-55-35 45 55 35 70 5 JFB4540 BỘ PHẬN 45-55-40 45 55 40 70 5 JFB4550 BỘ PHẬN 45-55-50 45 55 50 70 5 JFB4560 BỘ PHẬN 45-55-60 45 55 60 70 5 JFB5030 SOBF 50-60-30 50 60 30 75 5 JFB5035 ĐỘI HÌNH 50-60-35 50 60 35 75 5 JFB5040 SOBF 50-60-40 50 60 40 75 5 JFB5050 SOBF 50-60-50 50 60 50 75 5 JFB5060 ĐỘI NGŨ 50-60-60 50 60 60 75 5 JFB5540 BỘ PHẬN 55-65-40 55 65 40 80 5 JFB5560 Nữ hoàng 55-65-60 55 65 60 80 5 JFB6040 ĐỘI NGŨ 60-75-40 60 75 40 90 7,5 JFB6050 ĐỘI NGŨ 60-75-50 60 75 50 90 7,5 JFB6080 60-75-80 60 75 80 90 7,5 JFB6367,5 Nữ sinh 63-75-67,5 63 75 67,5 85 7,5 JFB6560 65-80-60 65 80 60 95 7,5 JFB7050 BỘ PHẬN 70-85-50 70 85 50 105 7,5 JFB7080 BỘ PHẬN 70-85-80 70 85 80 105 7,5 JFB7560 BỘ PHIM 75-90-60 75 90 60 110 7,5 JFB8060 SOBF 80-100-60 80 100 60 120 10 JFB8080 SOBF 80-100-80 80 100 80 120 10 JFB80100 SOBF 80-100-100 80 100 100 120 10 JFB9060 BỘ PHẬN 90-110-60 90 110 60 130 10 JFB9080 BỘ PHẬN 90-110-80 90 110 80 130 10 JFB10080 BỘ PHẬN 100-120-80 100 120 80 150 10 JFB100100 SOBF 100-120-100 100 120 100 150 10 JFB12080 BỘ PHẬN 120-140-80 120 140 80 170 10 JFB120100 BỘ PHẬN 120-140-100 120 140 100 170 10 JFB13080 BỘ PHẬN 130-150-80 130 150 80 180 10 JFB130100 BỘ PHẬN 130-150-100 130 150 100 180 10 JFB14080 BỘ PHẬN 140-160-80 140 160 80 190 10 JFB140100 BỘ PHẬN 140-160-100 140 160 100 190 10 JFB150100 SOBF 150-170-100 150 170 100 200 10 JFB150120 BỘ PHẬN 150-170-120 150 170 120 200 10 JFB160100 BỘ PHẬN 160-180-100 160 180 100 210 10 JFB160120 BỘ PHẬN 160-180-120 160 180 120 210 10 KÍCH CỠ8 ID x 12 OD x 12 DÀI40 ID x 50 OD x 30 DÀI40 ID x 50 OD x 40 T/D x 65 F/D x 5 F/T 100012.2 ID x 40 OD x 3 DÀY (CÓ LỖ CỐ ĐỊNH)VẬT LIỆU :- CuZn25Al5 + GRAPHITE
Thông số kỹ thuật:
JFBVòng bi bôi trơn rắn có bích
***Model: JFB5540 Vòng bi không dầu
***Kích thước: 55x65x40 mm
***Đường kính ngoài của mặt bích (F): 80mm
***Độ bám dính bích: 5mm
Nếu bạn cần kích thước khác không có trong cửa hàng của chúng tôi, vui lòng cho chúng tôi biết, chúng tôi có thể sản xuất theo kích thước bạn yêu cầu, số lượng càng nhiều, giá càng rẻ.
Vật liệu cơ bản: CuZn24AL6Mn4
Độ cứng cơ bản: HB230(hb270)
Hệ số ma sát: <0,16
Giới hạn nhiệt độ: 300°C
Giới hạn tải trọng động: 100N/mm2
Giới hạn tải: dưới lm/phút 25N/mm2
Giới hạn vận tốc trượt: khô 0,4m/s, dầu 5m/s
Giới hạn PV: 3,8N/mm *m/sKết cấu
Bôi trơn rắn nhúngvới kim loại như đồng thau, than chì nhúng và MoS2 bên trong làm chất bôi trơn. Công nghệ cụ thể được áp dụng để tích hợp chặt chẽ chất bôi trơn và đồng thời để lại không gian phân bổ đều bên trong để chất bôi trơn nói chung có thể hấp thụ dầu bôi trơn hoặc mỡ bôi trơn trên 20 phần trăm tổng thể tích của nó.
Tính chất và ứng dụng
Làm việc mà không có dầu hoặc thiếu dầu, ma sát làm nóng dầu và chất bôi trơn từ bên trong ra bề mặt để giảm hệ số ma sát và cải thiện hiệu suất ma sát mài mòn, được sử dụng trong các máy đúc liên tiếp, con lăn thép trong ngành kim loại học, máy móc khoáng sản, tàu thủy, máy phát điện tua bin, thủy lực
tua bin và máy ép phun nhựa.
Danh sách kích thước ống lót bích (SPF)
Vòng bi trơn bôi trơn rắn được làm từ hợp kim đồng chống mài mòn với các miếng chèn làm từ chất bôi trơn rắn.
Dầu 500SP1-SL1
Vòng bi bằng đồng thau có độ bền cao với chất bôi trơn rắn nhúng
Vòng bi kim loại đã được sử dụng rộng rãi
Dòng Oiles 500SP1 là ổ trục tự bôi trơn bao gồm đế hợp kim đồng thau cường độ cao được chế tạo bằng công nghệ đúc tiên tiến và chất bôi trơn rắn nhúng. Chúng có thể được kết hợp với nhiều loại chất bôi trơn rắn khác nhau tùy theo điều kiện sử dụng.
Phạm vi dịch vụ Điều kiện bôi trơn Khô Bôi trơn định kỳ Phạm vi nhiệt độ dịch vụ
(℃)-40～+300 -40～+150 áp suất tiếp xúc tối đa cho phép: P
(N/mm2)29 29 tốc độ tối đa cho phép: V
(bệnh đa xơ cứng)0,50 1,00 Giá trị PV tối đa cho phép
(N/mm2・m/giây)1,65 3,25
Chất bôi trơn rắn được sử dụng, có thành phần chính là than chì và phụ gia, lý tưởng cho mục đích sử dụng chung và trong môi trường bình thường.
Đối với những ứng dụng mà vòng bi tiếp xúc với nước hoặc nước biển, có một loại chất bôi trơn rắn đặc biệt dựa trên MoS2 cũng như các chất phụ gia khác.
| Viết tắt vật liệu | |||||
| Vật liệu cơ bản | Đồng thau đặc biệt | Rotguß (Rg7) | Đồng nhôm (CuAl10Ni) | Đồng (Gbz 12) | |
| CuZn25Al5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | ||
| được phép chịu tải |
N/mm2 | 100 | 60 | 50 | 70 |
| tối đa tốc độ trượt |
bệnh đa xơ cứng | 0,25 | 0,17 | 0,33 | 0,17 |
| pv tối đa | N/mm2*m/giây | 3,3 | 1,0 | 1,0 | 1,3 |
| Tỉ trọng | g/cm3 | 8.0 | 8.8 | 7.8 | 8.8 |
| độ cứng | HB | >210 | >70 | >150 | >80 |
| độ bền kéo | N/mm2 | >750 | >200 | >500 | >360 |
| Giới hạn kéo dài | N/mm2 | >450 | >90 | >260 | >150 |
| sự căng thẳng | % | >12 | >15 | >10 | >8 |
Hệ số giãn nở nhiệt |
ϑ | 19 * 10 -6 K-1 | 18 * 10-6K-1 | 16 * 10-6K-1 | 18 * 10-6K-1 |
| Phạm vi nhiệt độ | °C | -40 đến +300 | -40 đến +400 | -40 đến +400 | -40 đến +400 |
| Hệ số ma sát | µ | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 |
Có thể cung cấp hoặc sản xuất tất cả các loại thanh trượt theo yêu cầu.
Vui lòng liên hệ với chúng tôi để biết thêm thông tin.
