| Tên thương hiệu: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| Số mẫu: | JF800 JF720 JF700 Vòng bi không chì |
| MOQ: | 800 mảnh / miếng |
| giá bán: | $0.05 - $1.00 / Pieces |
| Điều khoản thanh toán: | TT trước, Western Union |
| Khả năng cung cấp: | đúc ống lót lưỡng kim, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, bán buôn, Ống lót tự bôi trơ |
Sự kết hợp SAE-797 / CuPb10Sn10 dùng để chỉ vật liệu ổ trục lưỡng kim thường được sử dụng trong ống lót bằng đồng tự bôi trơn. Dưới đây là bảng phân tích các thành phần và ý nghĩa của chúng:
1. SAE-797:
Đây là thông số kỹ thuật của Hiệp hội Kỹ sư Ô tô (SAE) dành cho vật liệu ổ trục lưỡng kim.
Nó thường bao gồm một lớp nền bằng thép (để tăng độ bền và độ bền) được liên kết với một lớp hợp kim đồng (để mang lại hiệu suất chịu lực).
Lớp đồng trong SAE-797 thường là hợp kim đồng chì-thiếc, chẳng hạn như CuPb10Sn10.
2. CuPb10Sn10:
Đây là thành phần của hợp kim đồng được sử dụng trong ổ trục.
Cu = Đồng (kim loại cơ bản, thường khoảng 80%).
Pb = Chì (10%), mang lại đặc tính tự bôi trơn và cải thiện tính phù hợp.
Sn = Thiếc (10%), giúp tăng cường độ bền, khả năng chống ăn mòn và chống mài mòn.
Hợp kim này được biết đến với đặc tính chống ma sát tuyệt vời, khiến nó phù hợp cho các ứng dụng tải trọng cao và tốc độ thấp.
3. Vòng bi lưỡng kim:
Vòng bi lưỡng kim kết hợp độ bền của lớp nền bằng thép với đặc tính chịu lực của hợp kim đồng.
Mặt sau bằng thép cung cấp hỗ trợ cấu trúc và ngăn ngừa biến dạng khi chịu tải.
Lớp đồng (CuPb10Sn10) cung cấp các đặc tính chống mài mòn, khả năng nhúng và tự bôi trơn cần thiết.
4. Ống lót bằng đồng tự bôi trơn:
Chì (Pb) trong hợp kim CuPb10Sn10 đóng vai trò là chất bôi trơn rắn, giảm ma sát và mài mòn.
Những ống lót này lý tưởng cho các ứng dụng mà việc bôi trơn bên ngoài khó khăn hoặc không thực tế.
Các ứng dụng phổ biến bao gồm linh kiện ô tô, máy móc công nghiệp và thiết bị nặng.
Thuộc tính chính:
Khả năng chịu tải cao: Thích hợp cho các ứng dụng nặng.
Chống mài mòn tốt: Tuổi thọ dài ngay cả trong điều kiện khắc nghiệt.
Tự bôi trơn: Giảm yêu cầu bảo trì.
Chống ăn mòn: Hàm lượng thiếc cải thiện khả năng chống oxy hóa và ăn mòn.
Ứng dụng:
Ô tô: Vòng bi trục khuỷu, vòng bi thanh truyền.
Công nghiệp: Máy bơm thủy lực, máy nén và hộp số.
Hàng hải: Trục chân vịt và ổ trục bánh lái.
Nếu bạn có câu hỏi cụ thể về vật liệu, hiệu suất hoặc ứng dụng của nó, vui lòng hỏi!

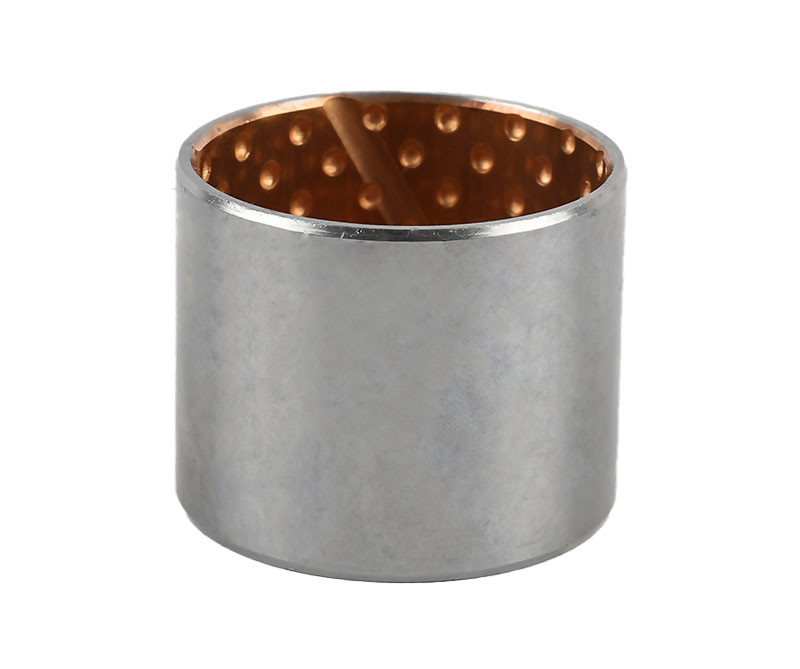

Ống lót bằng đồng tự bôi trơn VIIPLUS, được làm bằng vật liệu lưỡng kim SAE-797 / CuPb10Sn10, là giải pháp ổ trục hiệu suất cao được thiết kế cho nhiều ứng dụng công nghiệp. Cấu trúc lưỡng kim kết hợp độ bền và khả năng chống mài mòn của đồng với đặc tính bôi trơn của chì và thiếc, tạo ra ổ trục vừa bền vừa tự bôi trơn.
Hợp kim SAE-797/CuPb10Sn10 có khả năng chống ăn mòn và khả năng chịu tải tuyệt vời, giúp nó phù hợp để sử dụng trong môi trường khắc nghiệt và chịu tải nặng. Đặc tính tự bôi trơn của vật liệu làm giảm đáng kể ma sát và mài mòn, kéo dài tuổi thọ của ổ trục và nâng cao hiệu quả vận hành.
Ống lót bằng đồng tự bôi trơn VIIPLUS là sự lựa chọn đáng tin cậy cho máy móc, thiết bị và các ứng dụng công nghiệp khác, nơi hoạt động trơn tru và hiệu quả là rất quan trọng. Thành phần vật liệu độc đáo và thiết kế tự bôi trơn làm cho nó trở thành một lựa chọn ưu việt để giảm chi phí bảo trì và thời gian ngừng hoạt động.
Tóm lại, vòng bi lưỡng kim SAE-797 / CuPb10Sn10 của VIIPLUS, với đặc tính tự bôi trơn và hiệu suất cao, là sự lựa chọn tuyệt vời cho các ứng dụng công nghiệp đòi hỏi độ bền và hiệu quả.
Vòng bi lưỡng kim thành mỏng bằng đồng, dạng vòng bi được sản xuất theo đơn đặt hàng:vòng bi hình trụ, vòng bi mặt bích, tấm trượt, nửa vỏ, vòng bi trơn, dạng vòng bi tùy chỉnh Loại thép Ống lót lưỡng kim G-CuPb10SnDIN 1716 SAE-797 / CuPb10Sn10 | - Ống lót bằng đồng tự bôi trơn VIIPLUS
Công ty ống lót, thiêu kết SAE-799CuPb24Sn4Nhà cung cấp ống lót lưỡng kim. Công việc của chúng tôi là tạo ra giải pháp cho các ứng dụng BIMETAL đòi hỏi khắt khe nhất. Bạn cần trợ giúp để tìm sản phẩm ống lót lưỡng kim phù hợp? Các chuyên gia về bộ phận vòng bi trơn của chúng tôi có thể trợ giúp. Hãy gọi để được hỗ trợ ngay lập tức. Yêu cầu báo giá tài liệuThép+CuPb10Sn10,Thép+CuPb24Sn4,Thép+CuPb24Sn,Thép+CuPb30,Thép+CuPb10Sn10+THANHITE.
Ống lót lưỡng kim này có thể được sản xuất theo nhiều loại khác nhau hoặc tùy chỉnh.
-Tấm đẩy hoặc tấm chịu lực
-Ống lót mặt bích
-Ống lót hàn
-Chia khớp Bushing
-Clench Khóa Bushing
-Tính năng gia công chuyên dụng
Các nhà sản xuất Vòng bi & Ống lót lưỡng kim Trimetal & Vòng bi đúc & Ống lót rắn Tham chiếu đặc tính vật liệu và hợp kim.Sae-797 / Cupb10sn10 | Vòng bi lưỡng kim - Ống lót bằng đồng tự bôi trơn Viiplus, ống lót lưỡng kim Sae-797 được làm bằng thép và thiêu kết bằngCuPb10Sn10 hoặc CuSn6Zn6Pb3như một lớp lót.
Loại ống lót lưỡng kim bền nhất và được ứng dụng rộng rãi trong rất nhiều lĩnh vực. Loại này có hiệu suất tốt nhất trong phạm vi ống lót được làm bằng hợp kim Cu-Pb. Vì vậy, nó có ứng dụng rộng rãi và hầu như phù hợp với những nơi có tốc độ trung bình và tác động cao, v.v. Chúng tôi có nhiều kinh nghiệm về Sản xuất và cung cấp Ống lót Bimtel tùy chỉnh và Vòng bi.
Thép bọc lưỡng kim với dòng đồng - Ống lót hệ mét Nếu bạn cần trợ giúp trong việc lựa chọn các sản phẩm ống lót lưỡng kim và vòng bi mặt bích tốt nhất cho ứng dụng cụ thể của mình, hãy nhấp vào đây để đến danh mục trực tuyến của chúng tôi dành cho các loại vòng bi trượt Ống lót dòng với kích thước bao gồm các loại tải xuống.THÉP BỌC BIMETAL CUSN10PB CÓ DẢI ĐỒNG ...
| Vòng bi trượt composite được bọc, Thép/đồng mạ đồng hoặc mạ thiếc, DIN 1494 / ISO 3547, Không cần bảo trì, Có túi bôi trơn | |||
| CHI TIẾT KỸ THUẬT | |||
| Khả năng tải cụ thể tĩnh | 250 [N/mm2] | Căng thẳng nhiệt độ | - 40 [°C] đến + 250 [°C] |
| Khả năng chịu tải cụ thể động | ≤ 140 [N/mm2] | ||
| Tốc độ trượt | 2,5 [m/s] | Tối đa. Giá trị PV | 2,8 [N/mm² xm/s] |
| Giá trị ma sát | 0,04 [µ] đến 0,12 [µ] | Phần trăm diện tích tiếp xúc | > 75 [%] |
| NGUYÊN VẬT LIỆU | |||
| Vật liệu hỗ trợ | Thép mạ đồng hoặc mạ thiếc | Lớp trượt | CuPb10Sn10 |
| CHI TIẾT DUNG DỊCH | |||
| Nhà ở Ø | H7 | Dung sai trục | f7 đến h8 |
| Ống lót bên trong Ø sau khi lắp | H9 | ||
| VẬT LIỆU TRỤC | |||
| Thép, đã cứng hoặc chưa được tôi luyện | |||
| Độ nhám bề mặt ≤ Ra 0,8 | |||
| CỦA CẢI | |||
| Dành cho khả năng chịu tải cao và chuyển động dao động cũng như cho hoạt động khắc nghiệt và tải nhiệt độ. Bôi trơn lâu dài do lưu trữ chất bôi trơn. | |||
| PHẠM VI ỨNG DỤNG | |||
| Con lăn, máy xây dựng, cần cẩu xây dựng, máy nông nghiệp (tải trọng va đập) | |||
| BẢO TRÌ | |||
| Nó là một vật liệu ống lót ít bảo trì. Việc bôi trơn ban đầu trong quá trình lắp đặt là cần thiết, sau đó việc bôi trơn định kỳ bằng dầu hoặc mỡ là bắt buộc. | |||
| TƯ VẤN LẮP ĐẶT | |||
| Nhà ở | Gắn góc xiên tối thiểu. 1,5 mm x 15-45° | ||
| trục | Góc xiên lắp 5 mm x 15°, các cạnh được bo tròn | ||
| Nên sử dụng một trục gá lắp lực vừa đủ. Có thể cần phải bôi trơn bề mặt bên ngoài bằng mỡ khi lắp đặt. | |||
| dán | Chất kết dính không nên tiếp xúc với bề mặt trượt! | ||
Loại thép chịu lực lưỡng kim có đồng Vỏ thép mạ đồng với lớp lót bằng đồng hình sin Nếu bạn cần trợ giúp trong việc lựa chọn ống lót lưỡng kim và ổ trục trượt tốt nhất cho ứng dụng cụ thể của mình, hãy nhớ rằng VIIPLUS TRUNG QUỐC có sẵn hỗ trợ kỹ thuật thiết kế và ứng dụng như một phần giá trị của chúng tôi -các dịch vụ bổ sung được thiết kế để giúp bạn mua hàng trực tuyến từ Trung Quốc dễ dàng hơn.
bấm vào đâyđể truy cập trực tuyến của chúng tôidanh mục vòng bi trượtvà sản phẩm ống lót bọc ngoài dưới đây là thông số kỹ thuật dành cho Ống lót dòng Bimetal với gần 100 sản phẩm bao gồm cả tải xuống CAD miễn phí.
Vật liệu ống lót, dung sai và độ chính xác, độ hở bên trong, bôi trơn, tải trọng lắp và lắp và thông tin tính toán tuổi thọ Đường kính trục. Kích thước trục, Đường kính lỗ vỏ. Đường kính ngoài của ổ trục, lỗ khoan của ổ trục sau khi lắp khe hở, độ dày của thành, dung sai chiều dài ổ trục
Ống lót (còn được gọi là ổ trượt, ổ trục phẳng, ổ trục trượt hoặc ống lót ống lót tuyến tính) hoạt động với chuyển động trượt giữa các bề mặt chuyển động. Ống lót được lựa chọn dựa trên vận tốc và tải trọng tác dụng. Ống lót không cần bảo trì không cần bôi trơn bổ sung để vận hành. VIIPLUS cung cấp hơn 3.000 mẫu ống lót vòng bi tự bôi trơn chất lượng cao khác nhau được làm từ nhiều loại vật liệu khác nhau bao gồm tất cả kim loại, nhựa và vật liệu composite.
|
Tham khảo Mã tiêu chuẩn vật liệu XE ĐẠP BIMETAL |
||||
|
Vật liệu |
Thành phần hợp kim |
độ cứng hợp kim |
Tiêu chuẩn quốc tế |
|
|
XE BUÝT BI KIM LOẠI |
CuPb10Sn10 |
80~120HB |
JIS-LBC3. JIS-LBC3. SAE-797. DIN CuPb10Sn. UNS C93700. CLEVITE F100. |
|
|
CC495KDAIDO L10. DAB D57. Ông trùm liên bang HF2. Ống lót ma sát thấp SY. GLYCO66. ACL F100 |
||||
|
CuPb24Sn4 |
45~70HB |
JIS-LBC6. JIS-LBC6. SAE-799. GLYCO 68. DAIDO L23. Clacie rsx. ACL F250 |
||
|
CuPb6Sn6Zn3 |
70-100HB |
Din17670 |
||
|
CuSn10 |
70-100HB |
Din G-CuSn10 ;BS PB1 |
||
|
CuSn6.5P |
70-100HB |
DIN CuSn6(2.1020); JIS H3110 |
||
|
AlSn20Cu |
30~40HB |
JIS-AJL. SAE-783. GLYCO74. Ống lót ma sát thấp AS15. ACL820 |
||
Ống lót lưỡng kim & Vòng bi tự bôi trơn Vòng bi trượt công nghiệp chính xác
Vòng bi trượt VIIPLUS MADE IN TRUNG QUỐC là nhà cung cấp hoàn chỉnh, một cửa cho các doanh nghiệp vừa và nhỏ và OEM cũng như cho các nhà bán buôn tìm nguồn cung ứng vòng bi tự bôi trơn, có độ chính xác cao, vòng đệm ống lót bằng đồng và các sản phẩm liên quan cũng như các dịch vụ chuyên nghiệp liên quan bao gồm kỹ thuật và thiết kế đẳng cấp thế giới . Các sản phẩm vòng bi và giải pháp thiết kế của chúng tôi sẽ nâng cao hiệu suất sản phẩm của bạn; làm cho công ty của bạn cạnh tranh hơn và làm cho việc mua hàng của bạn dễ dàng hơn. Khám phá những sản phẩm hoặc dịch vụ mở rộng nào của chúng tôi phù hợp với ứng dụng của bạn. Trải nghiệm trực tiếp cách Vòng bi trơn cung cấp khả năng lắp đặt dễ dàng
Cấu trúc loạt ống lót dòng BiMetal được làm bằng ống lót lót bằng đồng chì có lớp lót bằng thép và có các lớp sau:
1. Bột đồng thiêu kết: khả năng chống mài mòn tốt và khả năng chịu tải tuyệt vời.
2. Mặt sau bằng thép: cho khả năng chịu tải cực cao, tản nhiệt tuyệt vời.
3. Mạ đồng 0,002mm, khả năng chống ăn mòn tốt.
|
Giới hạn tải động |
60N/mm2 |
|
Tải tĩnh |
120N/mm2 |
|
hệ số ma sát |
0,08 ~ 0,2 |
|
Giới hạn PV |
2,8N/mm2*m/s |
|
Tốc độ tối đa |
＞2m/s |
|
Nhiệt độ.giới hạn |
-40°C~+250°C |
Ống lót dòng có vật liệu lót bằng đồng chì được hỗ trợ bằng thép được phát triển đặc biệt cho các ứng dụng bôi trơn,khả năng chịu tải cao, tản nhiệt tuyệt vời và đặc tính mỏi tốt.Chúng đã được sử dụng rộng rãi trong ngành công nghiệp ô tô và các ứng dụng công nghiệp nói chung bao gồm bánh lái, trợ lực lái, ống lót bàn đạp, ống lót chân đế, trục cửa sau, xử lý cơ khí, thiết bị nâng hạ, động cơ thủy lực, máy nông nghiệp, v.v.
Gửi cho chúng tôi một cuộc điều tra trực tuyếnbi-kim loại, ống lót, đồng thiêu kết, kim loại đúc, ống lót, POM, mặt bích, đồng nguyên khối, khớp hàn, khớp nối, khóa chặt, ống lót nhựa, vòng bi, ống lót con lăn, ống lót ô tô, tấm van thủy lực, piston giày, bock xi lanh, Nhôm. Bạn có thể sử dụng “Mẫu yêu cầu” để liên hệ với chúng tôi. Một trong những đội ngũ bán hàng của chúng tôi sẽ liên hệ với bạn ngay lập tức.
