| Tên thương hiệu: | VIIPLUS |
| Số mẫu: | Bimet Bushing |
| MOQ: | Thỏa thuận |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | MoneyGram, Western Union, T/T |
| Khả năng cung cấp: | đúc ống lót lưỡng kim, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, bán buôn, Ống lót tự bôi trơ |
Ống lót kim loại nặng là các bộ phận được sản xuất chính xác, được thiết kế đặc biệt để sử dụng trong van tiết lưu. Các ống lót này có cấu tạo kim loại kép, kết hợp các ưu điểm của hai kim loại khác nhau để tạo ra một ống lót vừa bền vừa có khả năng chống mài mòn cao.

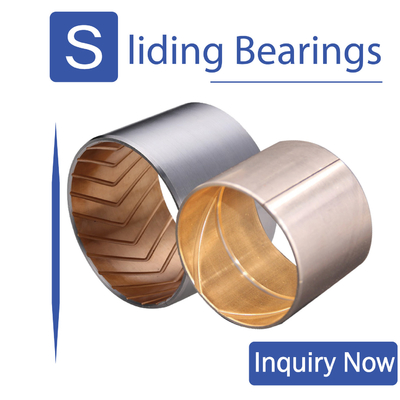

Thiết kế kiểu chia của các ống lót này cho phép lắp đặt và tháo gỡ dễ dàng, giúp bảo trì và thay thế nhanh chóng và hiệu quả. Các ống lót này cũng được trang bị các rãnh theo kiểu JF800 hoặc JF720, tùy thuộc vào yêu cầu ứng dụng cụ thể. Các rãnh này cung cấp thêm khả năng bôi trơn và giảm ma sát, giúp tăng cường hơn nữa hiệu suất và tuổi thọ của ống lót.
Ống lót kim loại nặng được làm từ vật liệu chất lượng cao, có thể chịu được áp suất và nhiệt độ cao thường gặp trong các ứng dụng van tiết lưu. Điều này đảm bảo hiệu suất đáng tin cậy ngay cả trong điều kiện khắc nghiệt.
Cho dù bạn đang muốn thay thế các ống lót bị mòn hoặc nâng cấp hệ thống van tiết lưu của mình, Ống lót kim loại nặng của chúng tôi với cấu tạo kim loại kép và rãnh JF800/JF720 là một lựa chọn tuyệt vời. Chúng mang lại hiệu suất vượt trội, độ bền và dễ bảo trì, khiến chúng trở thành một sự bổ sung giá trị cho bất kỳ thiết lập van tiết lưu nào.

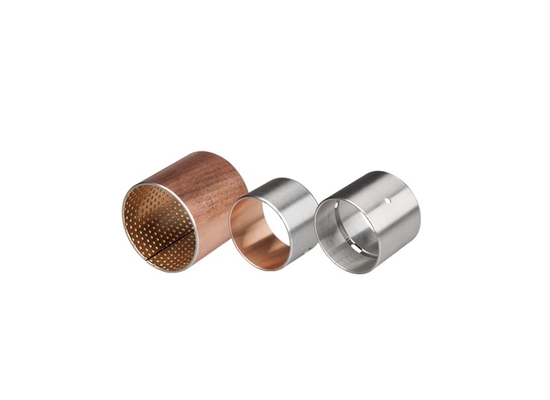

Chuyên nghiệpNhà sản xuất vòng bi kim loại và kim loại kép, Vòng bi kim loại kép, Phạm vi đường kính: 15 đến 130 mm, vòng bi kim loại kép jf-800, dựa trên tấm thép carbon thấp làm vật liệu nền, bề mặt thiêu kết CuPb10Sn10 hoặc CuSn6Zn6Pb3 thép và các sản phẩm hợp kim đồng. Sản phẩm này là một trong những khả năng chịu lực mạnh nhất của vòng bi hợp kim kép, được sử dụng cho ống lót cầu cân bằng của xe hạng nặng. Nó là một loại vòng bi chuyển động tốc độ thấp và tải trọng cao. Thông số kỹ thuật
Vật liệu lớp hợp kim
Áp suất chịu tải tối đa 65N/mm2
Nhiệt độ hoạt động cao nhất là 260 ℃
Độ cứng lớp hợp kim (70~100)HB
|
Độ dày danh nghĩa |
Dung sai của Dòng B (không gia công) |
Dung sai của Dòng C (không gia công) |
|---|---|---|
| 1.0 | -0.025 |
+0.25 +0.15 |
| 1.5 | -0.030 |
+0.25 +0.15 |
| 2.0 | -0.035 |
+0.25 +0.15 |
| 2.5 | -0.040 |
+0.30 +0.15 |
| 3.0 | -0.045 |
+0.30 +0.15 |
| 3.5 | -0.050 |
+0.30 +0.15 |
|
Độ dày danh nghĩa |
Dung sai của Dòng B (không gia công) |
Dung sai của Dòng C (không gia công) |
|---|---|---|
| 1.0 | -0.025 |
+0.25 +0.15 |
| 1.5 | -0.030 |
+0.25 +0.15 |
| 2.0 | -0.035 |
+0.25 +0.15 |
| 2.5 | -0.040 |
+0.30 +0.15 |
| 3.0 | -0.045 |
+0.30 +0.15 |
| 3.5 | -0.050 |
+0.30 +0.15 |
| CuPb10Sn10 | ||||
| Pb(%) | Fe(%) | Ni(%) | Zn(%) | Cu(%) |
| 8.0-11.0 | ≦0.25 | ≦1.5 | ≦2.0 | 78.0-87.0 |
| d | D | H8 | (H7) | H7 | Độ dày thành | H | f1 | f2 | L | ||||||||
| min | max | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||||
| 10 | 12 | 10-0.022 | 12+0.018 | 0.148 | 0.995 | 0.935 | 4 | 0.5 | 0.3 | 1010 | 1015 | 1020 | |||||
| 12 | 14 | 12-0.027 | 14+0.018 | 0.01 | 1210 | 1215 | 1220 | ||||||||||
| 14 | 16 | 14-0.027 | 16+0.018 | 1410 | 1415 | 1420 | |||||||||||
| 15 | 17 | 15-0.027 | 17+0.018 | 1510 | 1515 | 1520 | |||||||||||
| 16 | 18 | 16-0.027 | 18+0.018 | 0.8 | 0.4 | 1610 | 1615 | 1620 | |||||||||
| 18 | 20 | 18-0.027 | 20+0.021 | 0.151 | 1810 | 1815 | 1820 | 1820 | |||||||||
| 0.01 | |||||||||||||||||
| 20 | 23 | 20-0.033 | 23+0.021 | 0.181 | 1.49 | 1.43 | 2010 | 2015 | 2020 | 2020 | |||||||
| 22 | 25 | 22-0.033 | 25+0.021 | 0.02 | 6 | 2210 | 2215 | 2220 | 2220 | ||||||||
| 24 | 27 | 24-0.033 | 27+0.021 | 1 | 0.5 | 2410 | 2415 | 2420 | 2420 | 2430 | |||||||
| 25 | 28 | 25-0.033 | 28+0.021 | 2515 | 2520 | 2520 | 2530 | ||||||||||
| 26 | 30 | 26-0.033 | 30+0.021 | 0.205 | 1.98 | 1.92 | 2615 | 2620 | 2620 | 2630 | |||||||
| 28 | 32 | 28-0.033 | 32+0.025 | 0.03 | 2815 | 2820 | 2820 | 2830 | 2840 | ||||||||
| 30 | 34 | 30-0.033 | 34+0.025 | 1.2 | 0.6 | 3015 | 3020 | 3020 | 3030 | 3040 | |||||||
| 32 | 36 | 32-0.039 | 36+0.025 | 3215 | 3220 | 3220 | 3230 | 3240 | |||||||||
| 35 | 39 | 35-0.039 | 39+0.025 | 3520 | 3520 | 3530 | 3540 | 3550 | |||||||||
| 38 | 42 | 38-0.039 | 42+0.025 | 8 | 3820 | 3820 | 3830 | 3840 | 3850 | ||||||||
| 40 | 44 | 40-0.039 | 44+0.025 | 4020 | 4020 | 4030 | 4040 | 4050 | |||||||||
| d | D | (h8) | (H7) | H7 ID | Độ dày thành | f1 | f2 | L | |||||||||
| min | max | 25 | 30 | 40 | 50 | 60 | 80 | 90 | 100 | ||||||||
| 45 | 50 | 45-0.039 | 50+0.025 | 0.205 | 2.46 | 2.4 | 8 | 1.5 | 1 | 4525 | 4530 | 4540 | 4550 | ||||
| 0.03 | |||||||||||||||||
| 50 | 55 | 50-0.039 | 55+0.030 | 0.21 | 5030 | 5040 | 5050 | 5060 | |||||||||
| 55 | 60 | 55-0.046 | 60+0.030 | 0.03 | 5530 | 5540 | 5550 | 5560 | |||||||||
| 60 | 65 | 60-0.046 | 65+0.030 | 6030 | 6040 | 6050 | 6060 | ||||||||||
| 65 | 70 | 65-0.046 | 70+0.030 | 6530 | 6540 | 6550 | 6560 | ||||||||||
| 70 | 75 | 70-0.046 | 75+0.030 | 7030 | 7040 | 7050 | 7060 | 7080 | |||||||||
| 75 | 80 | 75-0.046 | 80+0.030 | 9.5 | 7530 | 7540 | 7550 | 7560 | |||||||||
| 80 | 85 | 80-0.046 | 85+0.035 | 0.215 | 8040 | 8050 | 8060 | 8080 | |||||||||
| 85 | 90 | 85-0.054 | 90+0.035 | 0.03 | 8530 | 8550 | 8560 | 8580 | 85100 | ||||||||
| 90 | 95 | 90-0.054 | 95+0.035 | 9050 | 9060 | 9080 | 90100 | ||||||||||
| 95 | 100 | 95-0.054 | 100+0.035 | 9060 | 9080 | 9090 | 90100 | ||||||||||
| 100 | 105 | 100-0.054 | 105+0.035 | 10060 | 10080 | 10090 | 100100 | ||||||||||
| 105 | 110 | 105-0.054 | 110+0.035 | 10560 | 10580 | 105100 | |||||||||||
| 110 | 115 | 110-0.054 | 115+0.035 | 11060 | 11080 | 110100 | |||||||||||
| 115 | 120 | 115-0.054 | 120+0.035 | 11550 | 11580 | ||||||||||||
| 120 | 125 | 120-0.054 | 125+0.040 | 0.22 | 12050 | 12060 | 120100 | ||||||||||
| 125 | 130 | 125-0.063 | 130+0.040 | 0.03 | 125100 | ||||||||||||
| 130 | 135 | 130-0.063 | 135+0.040 | 13060 | 130100 | ||||||||||||
| 135 | 140 | 135-0.063 | 140+0.040 | 13560 | 13580 | ||||||||||||
| 140 | 145 | 140-0.063 | 145+0.040 | 14060 | 14080 | 140100 | |||||||||||
| 150 | 155 | 150-0.063 | 155+0.040 | 15060 | 15080 | 150100 | |||||||||||

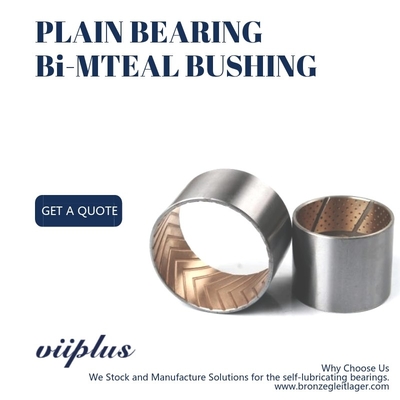

vòng bi kim loại kép ỐNG LÓT RÃNH KHÍA
Khả năng chịu tải trung bình & chống mỏi trung bình
Được ứng dụng trong điều kiện tốc độ trung bình, va đập cao
Khả năng chống ăn mòn và trượt tốt
Các sản phẩm có thể được sử dụng trong các bộ phận gầm và động cơ của ngành công nghiệp ô tô, máy xây dựng, v.v.
| Hiệu suất | Dữ liệu | |
| Tải trọng động tối đa P | 140N/mm² | |
| Tốc độ đường dây tối đa V | Bôi trơn mỡ | 2.5m/s |
| Giá trị PV tối đa | Bôi trơn mỡ | 2.8N/mm²·m/s |
| Hệ số ma sát μ | Bôi trơn mỡ | 0.05~0.15 |
| Tốc độ đường dây tối đa V | Bôi trơn dầu | 5m/s |
| Giá trị PV tối đa | Bôi trơn dầu | 10N/mm²· m/s |
| Hệ số ma sát μ | Bôi trơn dầu | 0.04~0.12 |
| Nhiệt độ làm việc tối đa | Bôi trơn mỡ | 150℃ |
| Hiệu suất | Dữ liệu | |
| Nhiệt độ làm việc tối đa | Bôi trơn dầu | 250℃ |
| Trục giao phối | Độ cứng | ≥53HB |
| Trục giao phối | Độ nhám | Ra=0.32~0.63 |
| Độ cứng hợp kim | 80~120 | |
| Hệ số dẫn nhiệt | 47W/(m·k) | |
| Hệ số giãn nở tuyến tính | 18×10-6K-1 | |
| theo yêu cầu đặc biệt của khách hàng trong khi ra khỏi bảng này. | ||
