| Tên thương hiệu: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| Số mẫu: | Vòng bi trơn không chì JF800 JF720 JF700 |
| MOQ: | 800 Piece / Pieces (Thứ tự tối thiểu) |
| giá bán: | $0.20 - $2.00 / Pieces ,Negotiable |
| Điều khoản thanh toán: | TT TRONG CÔNG ĐOÀN PHƯƠNG TÂY ADVANCE |
| Khả năng cung cấp: | đúc ống lót lưỡng kim, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, bán buôn, Ống lót tự bôi trơ |

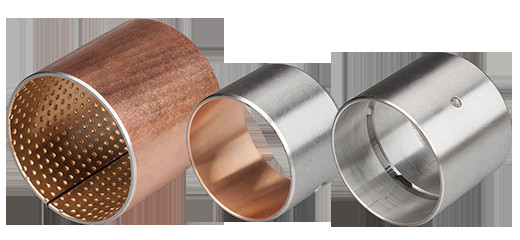

Ống lót vòng bi lưỡng kim mạ thiếc thông thường làm bằng hợp kim CuPb10Sn10 dùng để chỉ một loại ống lót vòng bi được chế tạo bằng vật liệu lưỡng kim, đặc biệt là hợp kim CuPb10Sn10.Hợp kim này bao gồm đồng (Cu), chì (Pb) và thiếc (Sn) theo tỷ lệ cụ thể, với hàm lượng 10% chì và 10% thiếc.Lớp mạ thiếc trên bề mặt của các ống lót ổ trục này giúp tăng thêm khả năng chống ăn mòn và chống mài mòn, cải thiện độ bền và tuổi thọ của chúng.
Hợp kim CuPb10Sn10 thường được chọn cho các ứng dụng ổ trục do khả năng gia công tuyệt vời, chống mài mòn và đặc tính tự bôi trơn.Thiết kế lưỡng kim, thường bao gồm lớp nền bằng thép với lớp phủ hợp kim CuPb10Sn10, cho phép ống lót ổ trục chịu được tải trọng cao và mang lại hiệu suất ổn định trong các điều kiện vận hành đòi hỏi khắt khe.
Lớp mạ thiếc trên bề mặt hợp kim CuPb10Sn10 không chỉ tăng cường khả năng chống ăn mòn mà còn đóng vai trò như một lớp bảo vệ, giảm nguy cơ hư hỏng do mảnh vụn, độ ẩm hoặc các chất gây ô nhiễm khác.Điều này làm cho ống lót ổ trục phù hợp để sử dụng trong nhiều ứng dụng công nghiệp, bao gồm ô tô, máy móc và thiết bị nặng.
Tóm lại, Ống lót vòng bi lưỡng kim mạ thiếc thông thường làm bằng hợp kim CuPb10Sn10 là những bộ phận đáng tin cậy và bền bỉ, mang lại khả năng chống mài mòn và ăn mòn tuyệt vời, khiến chúng phù hợp cho các ứng dụng vòng bi đòi hỏi khắt khe.
| Mã hợp kim JF800 & Mã quốc tế tương ứng | |||
| Mã sản phẩm | Mã hợp kim | Độ cứng hợp kim | Mã quốc tế tương ứng |
| JF800 | CuPb10Sn10 | 69-90 HB | DIN-CuPb10Sn, SAE-797, JIS-LBC3, -SY, GLYCO-66, MOGUL-HF2 LIÊN BANG, DAIDO-L10, ACL-F100 |
Vật liệuThép+CuPb10Sn10,Thép+CuPb24Sn4,Thép+CuPb24Sn,Thép+CuPb30 Thép+CuPb10Sn10+Graphit.Bạn có thể đặt hàng trực tuyến để được vận chuyển nhanh chóng và ngay lập tức.Vui lòng gọi cho chúng tôi hoặc gửi email cho chúng tôi về ống lót để giúp lựa chọn sản phẩm hoặc tìm các ống lót không được liệt kê trên trang web của chúng tôi. Danh mục ống lót (Danh mục vòng bi trơn) Thép bọc lưỡng kim với Danh mục ống lót dòng đồng - Số liệu [Cũng có sẵn ở loại mặt bích]
VÒI XE TẢI LIMETAL VSB-800.pdf NHÀ SẢN XUẤT XE TẢI THÉP ĐỒNG BIMETAL.pd...
Nhà sản xuất & Xuất khẩu Vòng bi & Ống lót bằng kim loại đúc lưỡng kim, Trimetal và Solid Cast, Vòng bi lưỡng kim_SAE 797, SAE 799, SAE 783, SAE 48, SAE 49, Nhà sản xuất Tham khảo và Đặc tính Vật liệu Sản xuất ống lót ống lót lưỡng kim tùy chỉnh, nhà cung cấp ống lót bằng thép đồng và tự lắp đặt ổ trục bôi trơn và các ổ trục tự bôi trơn khác.Chuyên về các giải pháp vòng bi trơn.www.bronzegleitlager.com là nhà cung cấp vòng bi lưỡng kim và vòng bi trượt hàng đầu
Trang web trực tuyến khám phá nhà cung cấp dành cho các chuyên gia thu mua, kỹ sư, quản lý nhà máy & cơ sở và doanh nghiệp...
Đồng có chì được hỗ trợ bằng thép:
DIN CuPb10Sn, SAE797, UNS C93700, Mogul liên bang / Talho HF2, Glacler SY,SAE792
CuPb24Sn4, SAE799, DAIDO L23,JIS-LBC6, GLYCO-68, ACL-F250, SAE794
Hợp kim đồng-chì bằng thép: CuPb24Sn SAE-49, ACL-F780 CuPb30, SAE-48, JIS-KJ3.
Ống lót bằng thép-đồng của Vòng bi lưỡng kim JF800 có lỗ dầu Trung Quốc Nguồn cung cấp Ống lót máy bơm & Vòng bi lưỡng kim bán trực tuyến Vòng bi Bimtel: BM JF600 JF650 JF700 JF720 Mô tả
Ống lót lưỡng kim được hình thành từ các dải thép với vật liệu lót bằng hợp kim.Bề mặt lót hợp kim có thể được gia công các rãnh dầu, lỗ, vết lõm hình thành, v.v. tùy theo ứng dụng khác nhau.Nó phù hợp cho tải trọng cao, chuyển động dao động và quay tốc độ thấp hơn.
Ống lót BiMetal VIIPLUS Trung Quốc Khả năng chịu tải có thể được cải thiện nhờ các lỗ dầu, rãnh, v.v., tùy thuộc vào điều kiện bôi trơn.Trong một số trường hợp, ổ trục khô cũng có thể được sử dụng trong điều kiện được bôi trơn.
Vòng bi lưỡng kimlà thép lại làm ma trận, bề mặt đồng thiêu kết, hợp kim thiếc, ổ lăn cán, vật liệu hợp kim tiêu chuẩn là:CuPb10Sn10, CuSn6Zn6Pb3, CuPb24Sn4, CuPn30, AlSn20Cu.
Do tấm đế được làm bằng thép cacbon thấp nên độ chính xác gia công của đường kính ngoài của ống bọc trục được đảm bảo.Hơn nữa, không cần cố định vít sau khi sản phẩm được đưa vào lỗ ngồi.Có thể dựa vào sự phù hợp của sự can thiệp để ngăn chặn sự xuất hiện của vòng tròn bên ngoài.
Sự thay đổi thành phần hóa học của hợp kim trên bề mặt bên trong có thể đáp ứng các yêu cầu về áp suất chịu lực khác nhau, nhiệt độ sử dụng khác nhau và tốc độ trượt khác nhau.Rãnh dầu với cấu trúc khác nhau được thiết kế cho bề mặt ma sát trong quá trình sản xuất, khoang dầu có thể đáp ứng yêu cầu của các cách tra dầu khác nhau và ngăn ngừa hiện tượng cắn trục.
| PHẦN SỐ. | THÔNG SỐ KỸ THUẬT | |||||||||
| VIIPLUS | Đường kính danh nghĩa | Độ dày của tường s3 | Chiều rộng | Trục-φ Dj,h8 | Nhà ở φ DH, H7 |
Bush-φ Di, một con lừa.trong nhà H7 | CD giải phóng mặt bằng | Lỗ dầu φ | ||
| Di | LÀM | tối đa. phút. |
B | tối đa. phút. |
tối đa. phút. |
tối đa. phút. |
tối đa. phút. |
dl | ||
| PM2015SY | 20 | 23 | 1.490 1.430 |
15 | 20.000 19.967 |
23.021 23.000 |
+ 0,161 + 0,020 |
0,194 0,020 |
4 | |
| PM2025SY | 20 | 23 | 25 | |||||||
| PM2030SY | 20 | 23 | 30 | |||||||
| PM2215SY | 22 | 25 | 15 | 22.000 21.967 |
25.021 25.000 |
6 | ||||
| PM2220SY | 22 | 25 | 20 | |||||||
| PM2225SY | 22 | 25 | 25 | |||||||
| PM2230SY | 22 | 25 | 30 | |||||||
| PM2515SY | 25 | 28 | 15 | 25.000 24.967 |
28.021 28.000 |
|||||
| PM2520SY | 25 | 28 | 20 | |||||||
| PM2525SY | 25 | 28 | 25 | |||||||
| PM2530SY | 25 | 28 | 30 | |||||||
| PM2815SY | 28 | 32 | 1.980 1.920 |
15 | 28.000 27.967 |
32.025 32.000 |
+ 0,185 + 0,040 |
0,218 0,040 |
||
| PM2820SY | 28 | 32 | 20 | |||||||
| PM2825SY | 28 | 32 | 25 | |||||||
| PM2830SY | 28 | 32 | 30 | |||||||
| PM3015SY | 30 | 34 | 15 | 30.000 29,967 |
34.025 34.000 |
|||||
| PM3020SY | 30 | 34 | 20 | |||||||
| PM3025SY | 30 | 34 | 25 | |||||||
| PM3030SY | 30 | 34 | 30 | |||||||
| PM3040SY | 30 | 34 | 40 | |||||||
| PM3230SY | 32 | 36 | 30 | 32.000 31.961 |
36.025 36.000 |
0,224 0,040 |
||||
| PM3240SY | 32 | 36 | 40 | |||||||
| PM3515SY | 35 | 39 | 15 | 35.000 34.961 |
39.025 39.000 |
|||||
| PM3520SY | 35 | 39 | 20 | |||||||
| PM3525SY | 35 | 39 | 25 | |||||||
| PM3530SY | 35 | 39 | 30 | |||||||
| PM3535SY | 35 | 39 | 35 | |||||||
| PM3540SY | 35 | 39 | 40 | |||||||
| PM3545SY | 35 | 39 | 45 | |||||||
| PM3550SY | 35 | 39 | 50 | |||||||
| PM4020SY | 40 | 44 | 20 | 40.000 39.961 |
44.025 44.000 |
số 8 | ||||
| PM4030SY | 40 | 44 | 30 | |||||||
| PM4040SY | 40 | 44 | 40 | |||||||
| PM4050SY | 40 | 44 | 50 | |||||||
| PM4060SY | 40 | 44 | 60 | |||||||
| PM4530SY | 45 | 50 | 2.460 2.400 |
30 | 45.000 44.961 |
50,025 50.000 |
+ 0,225 + 0,080 |
0,264 0,080 |
||
| PM4540SY | 45 | 50 | 40 | |||||||
| PM4550SY | 45 | 50 | 50 | |||||||
| PM4560SY | 45 | 50 | 60 | |||||||
| PM5020SY | 50 | 55 | 20 | 50.000 49.961 |
55.030 55.000 |
+ 0,230 + 0,080 |
0,269 0,080 |
|||
| PM5030SY | 50 | 55 | 30 | |||||||
| PM5040SY | 50 | 55 | 40 | |||||||
| PM5050SY | 50 | 55 | 50 | |||||||
| PM5060SY | 50 | 55 | 60 | |||||||
| PM5535SY | 55 | 60 | 35 | 55.000 54.954 |
60.030 60.000 |
0,276 0,080 |
||||
| PM5540SY | 55 | 60 | 40 | |||||||
| PM5555SY | 55 | 60 | 55 | |||||||
| PM5560SY | 55 | 60 | 60 | |||||||
| PM6030SY | 60 | 65 | 30 | 60.000 59.954 |
65.030 65.000 |
|||||
| PM6040SY | 60 | 65 | 40 | |||||||
| PM6060SY | 60 | 65 | 60 | |||||||
| PM6070SY | 60 | 65 | 70 | |||||||
| PM6540SY | 65 | 70 | 40 | 65.000 64.954 |
70.030 70.000 |
|||||
| PM6550SY | 65 | 70 | 50 | |||||||
| PM6560SY | 65 | 70 | 60 | |||||||
| PM6570SY | 65 | 70 | 70 | |||||||
| PHẦN SỐ. | THÔNG SỐ KỸ THUẬT | |||||||||
| VIIPLUS | Đường kính danh nghĩa | Độ dày của tường s3 | Chiều rộng | Trục-φDj,h8 | Nhà ở φ DH, H7 |
Bush-φ Di, một con lừa.trong nhà H7 | Công ty giải phóng mặt bằng | Lỗ dầu 0 | ||
| D, | LÀM | tối đa.phút. | B | tối đa.phút. | tối đa.phút. | tối đa.phút. | tối đa.phút. | dl | ||
| PM7030SY | 70 | 75 | 2.460 2.400 |
30 | 70.000 69.954 |
75.030 75.000 |
+ 0,230 + 0,080 |
0,276 0,080 |
số 8 | |
| PM7040SY | 70 | 75 | 40 | |||||||
| PM7045SY | 70 | 75 | 45 | |||||||
| PM7050SY | 70 | 75 | 50 | |||||||
| PM7065SY | 70 | 75 | 65 | |||||||
| PM7080SY | 70 | 75 | 80 | |||||||
| PM7540SY | 75 | 80 | 40 | 75.000 74.954 |
80.030 80.000 |
+ 0,235 + 0,080 |
0,281 0,080 |
9,5 | ||
| PM7560SY | 75 | 80 | 60 | |||||||
| PM7580SY | 75 | 80 | 80 | |||||||
| PM8040SY | 80 | 85 | 40 | 80.000 79.954 |
85.035 85.000 |
|||||
| PM8060SY | 80 | 85 | 60 | |||||||
| PM8075SY | 80 | 85 | 75 | |||||||
| PM8080SY | 80 | 85 | 80 | |||||||
| PM8560SY | 85 | 90 | 60 | 85.000 85.946 |
90.035 90.000 |
0,289 0,080 |
||||
| PM9040SY | 90 | 95 | 40 | 90.000 89.946 |
95.035 95.000 |
|||||
| PM9070SY | 90 | 95 | 70 | |||||||
| PM9090SY | 90 | 95 | 90 | |||||||
| PM10040SY | 100 | 105 | 40 | 100.000 99,946 |
105.035 105.000 |
|||||
| PM10050SY | 100 | 105 | 50 | |||||||
| PM10060SY | 100 | 105 | 60 | |||||||
| PM10080SY | 100 | 105 | 80 | |||||||
| PM10095SY | 100 | 105 | 95 | |||||||
| PM12050SY | 120 | 125 | 50 | 120.000 119.946 |
125.040 125.000 |
+ 0,240 + 0,080 |
0,294 0,080 |
|||
| PM13560SY | 135 | 140 | 60 | 135.000 134.937 |
140.040 140.000 |
0,303 0,080 |
||||
| VIIPLUS | Bên trong φ Dj tối đa.phút. |
Bên ngoài φ Do tối đa.phút. |
Độ dày ST tối đa.phút. |
Lỗ chốt φ Dd tối đa.phút. |
Vòng tròn cao độ φ dP tối đa.phút. |
Độ sâu lõm Hà tối đa.phút. |
||||
| WC30SY | 32:00 32,25 |
54:00 53,75 |
1,45 1,41 |
4.125 4.375 |
43,12 42,88 |
0,95 1,20 |
||||
| WC35SY | 38:00 38,25 |
62:00 61,75 |
50,12 49,88 |
|||||||
| WC40SY | 42:00 42,25 |
66,00 65,75 |
54,12 53,88 |
|||||||
| WC45SY | 48:00 48,25 |
74:00 73,75 |
1,95 1,92 |
61,12 60,88 |
1,45 1,70 |
|||||
| WC50SY | 52:00 52,25 |
78,00 77,75 |
65,12 64,88 |
|||||||
Vòng bi trượt khô cán ()
Thép + Bột đồng + CuPb24Sn4 và Hoặc loại khác
CuPb24Sn4Vòng bi có lót hoặc có mặt bích, có lót (không cần bảo trì), tự bôi trơn, vòng đệm và dải đẩy, Vỏ bằng thép cacbon với lớp đồng thiêu kết chứa đầyCuPb24Sn4
Ứng dụng của lưỡng kim, phải được thiết kế với điều kiện bôi trơn bằng dầu, phù hợp với tải trọng cao và quay tốc độ thấp, chuyển động xoay. Hiện nay, nó đã được sử dụng rộng rãi trong cầu cân bằng ô tô, lỗ ngồi tấm lò xo, guốc phanh, khớp lái, chuyển động thanh kết nối, bộ phận trượt đục lỗ, hỗ trợ máy ủi, bánh lái hạng nặng, hộp số, bơm dầu, xi lanh, động cơ, ly hợp, v.v.. Cũng được sử dụng rộng rãi trong máy móc khai thác mỏ, xe turbo, máy xây dựng, máy móc nông nghiệp, máy cán thép và sớm.
Thép Carbon + Bột đồng
Các dạng vòng bi có sẵn ở kích thước tiêu chuẩn
· Ống lót hình trụ
· Ống lót mặt bích
· Máy giặt đẩy
· Vòng đệm mặt bích
· Tấm trượt
Các bộ phận có kích thước tiêu chuẩn cho nhiều loại sản phẩm vòng bi với kích thước cơ bản (đường kính trong, đường kính ngoài, chiều dài, v.v.) theo tiêu chuẩn quốc tế.Vòng bi đặc biệt với các chức năng bổ sung có thể được sản xuất theo thông số kỹ thuật và yêu cầu của khách hàng.
BẮT ĐẦU DỰ ÁN CỦA BẠN Với một kỹ sư ứng dụngXE TẢI LIMETAL
Sản phẩm viiplus được sử dụng rộng rãi trong mọi lĩnh vực công nghiệp
Được sử dụng rộng rãi trong các ngành công nghiệp thủy lực và khí nén, công nghiệp máy công cụ rèn, công nghiệp máy móc nhựa, máy nâng và xử lý, máy móc cảng, văn phòng, máy tập thể dục, máy dệt, bao bì thực phẩm, máy chiết rót, máy móc hóa chất, in ấn và đóng gói, máy làm giấy, ô tô, đường sắt Đầu máy hơi nước, công nghiệp đóng tàu, máy ép, máy luyện kim, máy xây dựng, v.v.
